更新日：2025/03
| 使用部品 | ブラッチフォード MH30 |
|---|---|
| 価格 | 645,700 円 |
| 通知内容 | マーキュリー |
| 義肢・装具等 | 骨格構造義肢同じ種目で検索 | |
|---|---|---|
| 区分 | 義足用部品同じ区分で検索 | |
| 名称 | 1: 膝継手同じ名称で検索 | 2: |
| 型式 | 1: Ａ 単軸膝同じ型式で検索 | 2: １ 遊動式 油圧 |
| 完成用部品コード | 10049-140046 | |
| 分類コード | B06-0600-0306同じ分類で検索 | |
| メーカー又は輸入事業者等 | （株）松本義肢製作所 |
|---|

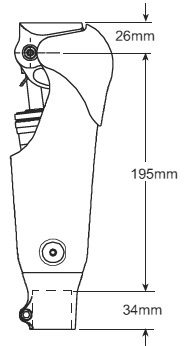

| 部品構造図 |
|
組立・加工・取付例 |
|
|||||
|---|---|---|---|---|---|---|---|---|
| 対象 | 活動レベル3から4の大腿切断・股関節離断・膝関節離断ユーザー | |||||||
| 構造 | 活動的なユーザーの機能的要求を満たす頑丈なカーボン繊維フレームと、強化油圧式コントロールユニットにより構成されている。上部は多様なアダプタが取り付けられるよう4つ穴付き。 | |||||||
| 機能（効果） | 作用に同じ | |||||||
| 材質 | カーボン等 | |||||||
| 寸法 | 部品構造図参照 | |||||||
| 重量 | 1.23kg | |||||||
| 保証期間 | 36か月 | |||||||
| 組立・加工・取付方法 | 膝継手の近位側にオスピラミッド（239017）を取付け上部の部品と連結する。遠位側はチューブを差し込み連結する。パイプ締め付け部位のトルクは10Nm。体重荷重線は膝継手軸の軸上か5mm前方を通過するように組み立てる。 | |||||||
| 調整方法等 | 遊脚相の屈曲抵抗及び伸展抵抗は、シリンダー上部のダイヤル（キャップ）を回すことで調整可能。伸展抵抗の調整はキャップをどちらかの端まで回すとマークも移動するので適切な位置（抵抗の数値）に合わせて決定する。屈曲抵抗はキャップのみをまわして抵抗を調整する。（抵抗値は上部に記載されたアルファベットで確認）立脚相の抵抗値（イールディング）は後方のシリンダーロッド上部のネジを回転させて調整する。（2mmレンチ：120度の間で） | |||||||
| 適応体重と適応身長 | 適応体重：145kg（活動レベル4） 適応体重：150kg（活動レベル3） |
|||||||
| 使用条件（場所） | 水がかかりそうな場所以外で使用（雨天程度であれば使用可能） | |||||||
| 必ずセットにして使用しなければならない部品 |
|
|||||||
| 注意・禁忌事項 | 水没 | |||||||
| 特徴 | ||||||||
| その他の画像 | ||||||||
| 部品動画 | ||||||||
| 類似する部品 | ||||||||
| 以前のモデル | ||||||||
| 当該部品の上位モデル | ||||||||
| 当該部品の下位モデル | ||||||||
| 他の部品と組み合せて使用する場合の留意点 | ||||||||
| 修理可能期間 | ||||||||
| 対象疾患または活動レベル | ||||||||
| 販売形態 | ||||||||
| 重要なお知らせ | ||||||||
| パンフレット | ||||||||
| 取扱説明書 | ||||||||
| お問い合せ窓口 | （株）松本義肢製作所 愛知県名古屋市東区飯田町51 TEL: 052 - 386 - 1523 https://www.pomgs.co.jp/ |
|---|
