更新日：2025/03
| 使用部品 | オットーボック 3R49 |
|---|---|
| 価格 | 196,000 円 |
| 通知内容 | 荷重ブレーキ膝継手 チタン |
| 義肢・装具等 | 骨格構造義肢同じ種目で検索 | |
|---|---|---|
| 区分 | 義足用部品同じ区分で検索 | |
| 名称 | 1: 膝継手同じ名称で検索 | 2: |
| 型式 | 1: Ｂ 安全膝同じ型式で検索 | 2: スプリングその他 |
| 完成用部品コード | 10011-000143 | |
| 分類コード | B06-0600-0609同じ分類で検索 | |
| メーカー又は輸入事業者等 | オットーボック・ジャパン（株） |
|---|

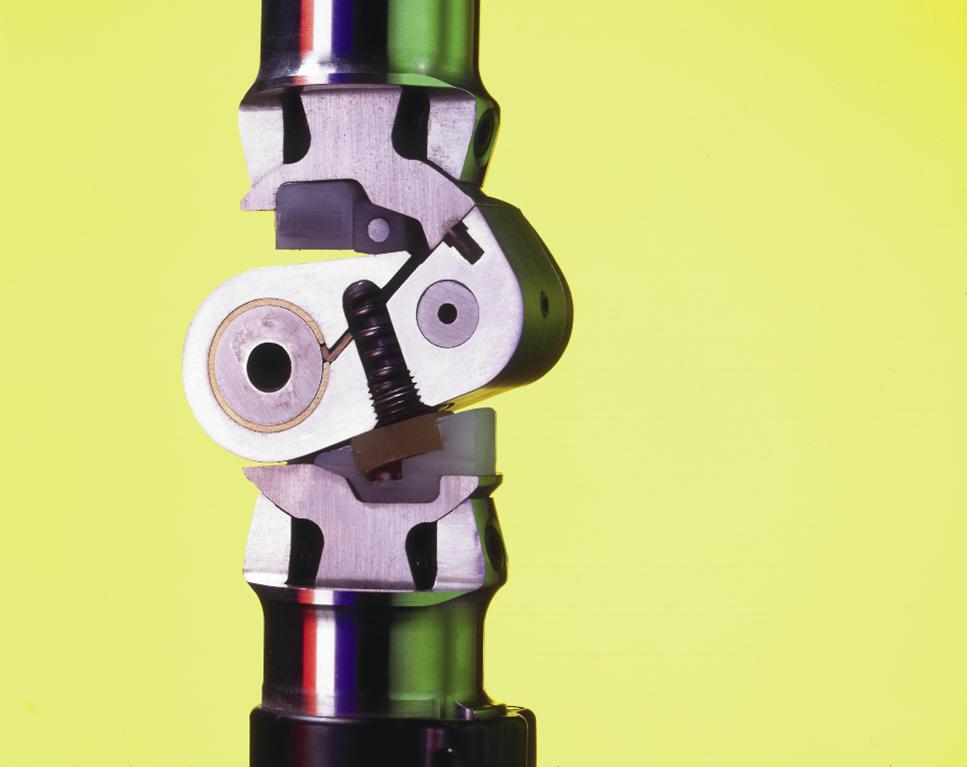

| 部品構造図 |
|
組立・加工・取付例 |
|
|||||
|---|---|---|---|---|---|---|---|---|
| 対象 | 大腿切断。 | |||||||
| 構造 | 軸受本体と膝継手本体上部は、ブレーキ軸と膝軸により膝継手本体下部に連結している。 | |||||||
| 機能（効果） | 軽量な荷重ブレーキ膝は、使用者の負担軽減する効果が期待できる。 立脚期の膝折れの危険性が少なく、歩行することができる。しかし、速度を変化させて歩行することは出来ない。 |
|||||||
| 材質 | チタン、プラスチック、ステンレス等 | |||||||
| 寸法 | 長さ75mmX幅57mmX55mm （本体のみ） システムハイ 9mm |
|||||||
| 重量 | 360g | |||||||
| 保証期間 | 無償修理期間 12ヶ月（但し当社の使用規定による） 有償修理期間 当社社内規定による |
|||||||
| 組立・加工・取付方法 | 継手上部と下部にピラミッドが付属しており、ソケットアダプター、チューブアダプターに連結する。 | |||||||
| 調整方法等 | 荷重ブレーキの調整：膝を屈曲させて調整ネジを調整します。 ネジを時計方向へ回す ブレーキが利きにくくなります。 ネジを反時計方向へ回す ブレーキが利きやすくなります。 定摩擦の調整：膝軸上部のネジで調整します。 ネジを時計方向へ回す ＝ 抵抗が強くなります。 ネジを反時計方向へ回す ＝ 抵抗が弱くなります。 |
|||||||
| 適応体重と適応身長 | 体重制限100kg/モビリティグレード1-2 | |||||||
| 使用条件（場所） | 中から高活動者には適さない。オットーボック社製品とのみ組み合わせて下さい。ネジを締める際には、ネジロックを塗布し、規定のトルク値でトルクレンチを使用して締めて下さい。 | |||||||
| 必ずセットにして使用しなければならない部品 |
|
|||||||
| 注意・禁忌事項 | 水、酸など金属が腐食されるような環境にさらさないで下さい。 | |||||||
| 特徴 | ||||||||
| その他の画像 | ||||||||
| 部品動画 | ||||||||
| 類似する部品 | ||||||||
| 以前のモデル | ||||||||
| 当該部品の上位モデル | ||||||||
| 当該部品の下位モデル | ||||||||
| 他の部品と組み合せて使用する場合の留意点 | ||||||||
| 修理可能期間 | ||||||||
| 対象疾患または活動レベル | ||||||||
| 販売形態 | ||||||||
| 重要なお知らせ | ||||||||
| パンフレット | ||||||||
| 取扱説明書 | ||||||||
| お問い合せ窓口 | オットーボック・ジャパン（株） 東京都港区芝大門1-9-9野村不動産芝大門ビル ４階 TEL: 03 - 6739 - 4090 https://www.ottobock.com/ja-jp |
|---|
