更新日：2025/03

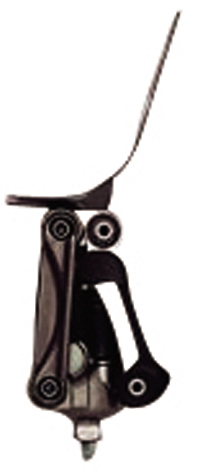

| 使用部品 | オットーボック 3R46 |
|---|---|
| 価格 | 415,600 円 |
| 通知内容 | 膝離断用油圧膝継手 |
| 義肢・装具等 | 骨格構造義肢同じ種目で検索 | |
|---|---|---|
| 区分 | 義足用部品同じ区分で検索 | |
| 名称 | 1: 膝継手同じ名称で検索 | 2: |
| 型式 | 1: Ｃ 多軸膝同じ型式で検索 | 2: １ 遊動式 油圧 |
| 完成用部品コード | 10011-000148 | |
| 分類コード | B06-0600-0906同じ分類で検索 | |
| メーカー又は輸入事業者等 | オットーボック・ジャパン（株） |
|---|
| 部品構造図 |
|
組立・加工・取付例 |
|
|||||
|---|---|---|---|---|---|---|---|---|
| 対象 | 膝関節離断、大腿切断長断端。 | |||||||
| 構造 | 円錐形にくぼんだ接続部付き膝継手本体上部は、リンケージバーと前連結バーによって膝継手本体下部と連結している。 油圧シリンダーを内蔵している。ラミネーションアンカーはソケット遠位部分に固定され、膝軸の内外旋調節を可能にする。 | |||||||
| 機能（効果） | 膝軸からソケット取付け部までの距離が短いので、大腿切断の長断端や膝離断の症例でも健足と比較して膝軸の下がりが少ない。優れた遊脚相制御により高活動の症例にも対応する。 | |||||||
| 材質 | チタン、ステンレス、鉄、プラスチック等 | |||||||
| 寸法 | 長さ150mmX幅62mm システムハイ 99mm |
|||||||
| 重量 | 740g | |||||||
| 保証期間 | 無償修理期間 12ヶ月（但し当社の使用規定による） 有償修理期間 当社社内規定による |
|||||||
| 組立・加工・取付方法 | 分解してラミネーションアンカーを取外し、ソケット注型時に入れて固定する。継手本体をアンカーに2本の調整ネジで固定する。継手下部のピラミッドにクランプアダプター、チューブアダプターを連結する。 | |||||||
| 調整方法等 | 遊脚期の油圧抵抗の調整：付属のレンチを使用し、前後のピンをスライドさせて油圧シリンダーの屈曲と伸展の調整をおこないます。軸受けの調整：磨耗による遊びの調整は5mmのレンチと付属のキャップスクリューで締めて調整します。 | |||||||
| 適応体重と適応身長 | 体重制限125kg/モビリティグレード3-4 | |||||||
| 使用条件（場所） | オットーボック社製品とのみ組み合わせて下さい。ネジを締める際には、ネジロックを塗布し、規定のトルク値でトルクレンチを使用して締めて下さい。 | |||||||
| 必ずセットにして使用しなければならない部品 |
|
|||||||
| 注意・禁忌事項 | 水、酸など金属が腐食されるような環境にさらさないで下さい。 | |||||||
| 特徴 | ||||||||
| その他の画像 | ||||||||
| 部品動画 | ||||||||
| 類似する部品 | ||||||||
| 以前のモデル | ||||||||
| 当該部品の上位モデル | ||||||||
| 当該部品の下位モデル | ||||||||
| 他の部品と組み合せて使用する場合の留意点 | ||||||||
| 修理可能期間 | ||||||||
| 対象疾患または活動レベル | ||||||||
| 販売形態 | ||||||||
| 重要なお知らせ | ||||||||
| パンフレット | ||||||||
| 取扱説明書 | ||||||||
| お問い合せ窓口 | オットーボック・ジャパン（株） 東京都港区芝大門1-9-9野村不動産芝大門ビル ４階 TEL: 03 - 6739 - 4090 https://www.ottobock.com/ja-jp |
|---|
