更新日：2025/03

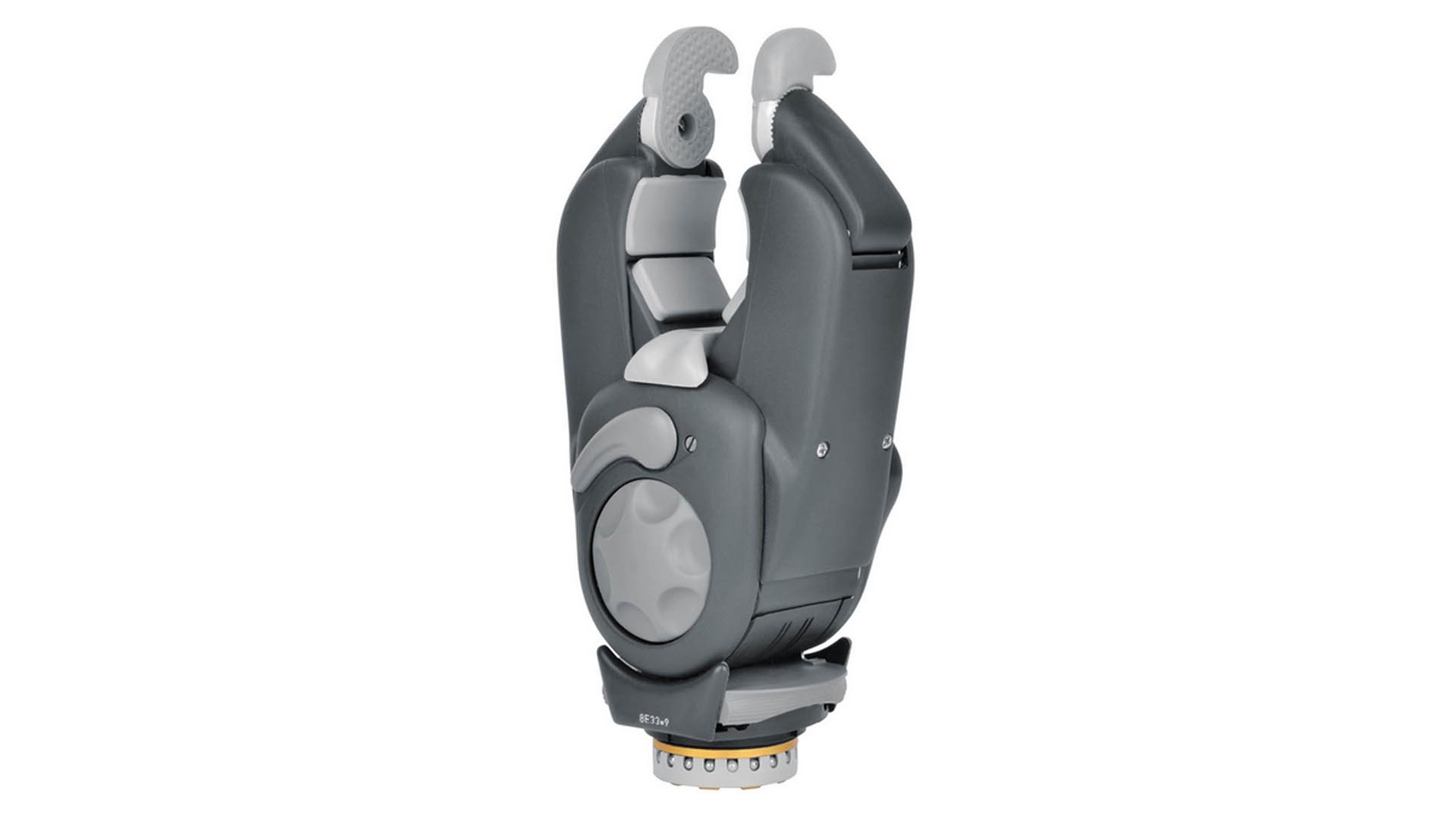

| 使用部品 | オットーボック 8E33=9/8E34=9 |
|---|---|
| 価格 | 1,123,300 円 |
| 通知内容 | バリプラスグライファー |
| 義肢・装具等 | 殻構造義肢同じ種目で検索 | |
|---|---|---|
| 区分 | 義手用部品同じ区分で検索 | |
| 名称 | 1: その他同じ名称で検索 | 2: 電動フック |
| 型式 | 1: | 2: |
| 完成用部品コード | 10011-130006 | |
| 分類コード | A03-8918-0000同じ分類で検索 | |
| メーカー又は輸入事業者等 | オットーボック・ジャパン（株） |
|---|
| 部品構造図 |
|
組立・加工・取付例 |
|
|||||
|---|---|---|---|---|---|---|---|---|
| 対象 | 手関節離断以上高位切断の筋電義手使用者 | |||||||
| 構造 | 指鈎2本の可動。指先はフック状。指鈎、リレースイッチ、モーター部分からなるグリップ部分と手継手接合部から構成される。手継手接合部がクイックチェンジ型は8E33、手関節離断型は8E34となりどちらの型式も、我が国において十分な臨床使用実績がある。 | |||||||
| 機能（効果） | 遠位部分は平行移動するようになっており、最大開き幅までのサイズであれば、どの大きさの角材でも安定して保持できる。比例制御を使用した際は、把持のスピードと力が筋電シグナルの強さに比例する為、デジタル制御と比較し生卵など壊れやすい物を柔らかく握る動作も容易になる。ハンド型と比較し近位関節での不自然な代償動作が減少する。 | |||||||
| 材質 | アルミニウム、プラスチック、銅線 | |||||||
| 寸法 | 全長185mmX幅72mm | |||||||
| 重量 | 526g（8E33=9で計測） | |||||||
| 保証期間 | １年（当社の規定による） | |||||||
| 組立・加工・取付方法 | 既存の手先具と手継手部品は同じなので、加工も同様。8E33は、専用の手継手部品にしっかり押し付けると連結でき、同じ方向に回し続けると外れる。8E34はリストメタルのみ外して、前腕部注型時に取り付けて注型する。専用のレンチを用いて手先具を固定する。 | |||||||
| 調整方法等 | システム部品を調整する必要はない。断端の筋電シグナル検出条件の厳しい症例にも適応出来るように、6つのプログラムを設定している（別紙説明書を参照）。プログラムは、757T13マイオセレクトを使用して調整する。比例制御で使用する場合、筋電シグナルを変化させると比例して速さと強さが変わる。 | |||||||
| 適応体重と適応身長 | 設定なし | |||||||
| 使用条件（場所） | オットーボック社製筋電電動義手システムのみで組み合わせる。使用条件(場所）：真水や海水、酸などで金属部分が腐食する環境では使用しないこと。強力な洗剤は使用しない。激しい煙、ほこり、機械的振動、衝撃、高温などの環境にさらさない。 | |||||||
| 必ずセットにして使用しなければならない部品 |
|
|||||||
| 注意・禁忌事項 | ||||||||
| 特徴 | ||||||||
| その他の画像 | ||||||||
| 部品動画 | ||||||||
| 類似する部品 | ||||||||
| 以前のモデル | ||||||||
| 当該部品の上位モデル | ||||||||
| 当該部品の下位モデル | ||||||||
| 他の部品と組み合せて使用する場合の留意点 | ||||||||
| 修理可能期間 | ||||||||
| 対象疾患または活動レベル | ||||||||
| 販売形態 | ||||||||
| 重要なお知らせ | ||||||||
| パンフレット | ||||||||
| 取扱説明書 | ||||||||
| お問い合せ窓口 | オットーボック・ジャパン（株） 東京都港区芝大門1-9-9野村不動産芝大門ビル ４階 TEL: 03 - 6739 - 4090 https://www.ottobock.com/ja-jp |
|---|
