更新日：2025/03
| 使用部品 | オットーボック 4WR95=1 |
|---|---|
| 価格 | 39,700 円 |
| 通知内容 | ラミネーションアンカー ウォータープルーフ ピラミッドレシーバー |
| 義肢・装具等 | 骨格構造義肢同じ種目で検索 | |
|---|---|---|
| 区分 | 義足用部品同じ区分で検索 | |
| 名称 | 1: 義足調整用部品同じ名称で検索 | 2: コネクタ |
| 型式 | 1: | 2: ソケットアダプタ・ピラミッド |
| 完成用部品コード | 10011-130017 | |
| 分類コード | B06-1206-0003同じ分類で検索 | |
| メーカー又は輸入事業者等 | オットーボック・ジャパン（株） |
|---|
| 部品構造図 |
|
組立・加工・取付例 |
|
|||||
|---|---|---|---|---|---|---|---|---|
| 対象 | 防水加工部品を必要とする下腿以上高位の下肢切断者 | |||||||

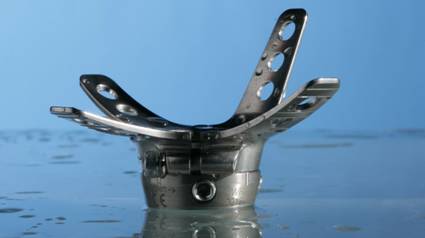

| 構造 | 本製品は防水加工を施した骨格部品である。ステンレス製のアンカー部と、下部モジュールから構成される。下部モジュールは、ピラミッドのメス接続で排水用の溝を設けた（左下図参照）。アンカー部は、ソケット取り付け部の強度確保のために脚が4本付属しており、その内の1本が予め屈曲している。そのためにソケット形状に合わせた加工がおこないやすい。アンカーには、表面仕上げをしてさびにくくしており、クランプネジには亜鉛メッキ加工をおこなっている。 | |||||||
| 機能（効果） | 防水加工を施していることにより漁業、水産加工業といった水に濡れる業務に従事する症例、失禁や浴槽間際で使用したいケース等に有効である。 | |||||||
| 材質 | ステンレス、鉄 | |||||||
| 寸法 | 最大径115mm×高さ65mm （遠位端から屈曲脚先端まで） |
|||||||
| 重量 | 156g | |||||||
| 保証期間 | １年（当社の規定による） | |||||||
| 組立・加工・取付方法 | ソケット注型の際、積層材の中に内蔵し、樹脂注型を行う。その際、下部モジュールは注型用ダミーに付け替えて、ソケット完成後に置換する。ピラミッドメス接続、クランプとも通常の骨格部品同様に六角レンチを用いて組み立てる。 | |||||||
| 調整方法等 | アンカー部と、下部モジュールとの間で回旋の調整が可能。下部モジュールに組み込まれた4本のアライメント調整ネジによって、アライメント調整が可能。 | |||||||
| 適応体重と適応身長 | 150kg以下 | |||||||
| 使用条件（場所） | オットーボック社製システムのみで組み合わせる。規定トルク値を厳守する。温泉や海水に触れた場合は、直ちに真水で洗う。酸などで金属部分が腐食する環境では使用しないこと。強力な洗剤は使用しない。激しい煙、ほこり、機械的振動、衝撃、高温（50℃以上）などの環境にさらさない。 | |||||||
| 必ずセットにして使用しなければならない部品 |
|
|||||||
| 注意・禁忌事項 | ||||||||
| 特徴 | ||||||||
| その他の画像 | ||||||||
| 部品動画 | ||||||||
| 類似する部品 | ||||||||
| 以前のモデル | ||||||||
| 当該部品の上位モデル | ||||||||
| 当該部品の下位モデル | ||||||||
| 他の部品と組み合せて使用する場合の留意点 | ||||||||
| 修理可能期間 | ||||||||
| 対象疾患または活動レベル | ||||||||
| 販売形態 | ||||||||
| 重要なお知らせ | ||||||||
| パンフレット | ||||||||
| 取扱説明書 | ||||||||
| お問い合せ窓口 | オットーボック・ジャパン（株） 東京都港区芝大門1-9-9野村不動産芝大門ビル ４階 TEL: 03 - 6739 - 4090 https://www.ottobock.com/ja-jp |
|---|
