更新日：2025/03

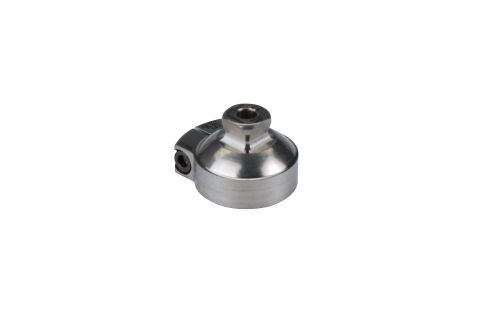

| 使用部品 | オットーボック 4R50 |
|---|---|
| 価格 | 41,100 円 |
| 通知内容 | ピラミッド アダプター ネジ式 |
| 義肢・装具等 | 骨格構造義肢同じ種目で検索 | |
|---|---|---|
| 区分 | 義足用部品同じ区分で検索 | |
| 名称 | 1: 義足調整用部品同じ名称で検索 | 2: コネクタ |
| 型式 | 1: | 2: その他 |
| 完成用部品コード | 10011-130020 | |
| 分類コード | B06-1206-0039同じ分類で検索 | |
| メーカー又は輸入事業者等 | オットーボック・ジャパン（株） |
|---|
| 部品構造図 |
|
組立・加工・取付例 |
|
|||||
|---|---|---|---|---|---|---|---|---|
| 対象 | 下腿切断者、大腿切断者 | |||||||
| 構造 | 片側はピラミッド、他方はφ34mmのネジ式チューブアダプター。 | |||||||
| 機能（効果） | ネジ式チューブをピラミッドに変換し、ピラミッドレシーバーと接続することが可能 | |||||||
| 材質 | チタン | |||||||
| 寸法 | 31mm | |||||||
| 重量 | 70g | |||||||
| 保証期間 | １年（当社の規定による） | |||||||
| 組立・加工・取付方法 | 片方はピラミッドレシーバーと連結、他方は4R44=Lや、ネジ式接続のパーツ（膝継手やターンテーブル等を含む）と連結させる。 | |||||||
| 調整方法等 | ネジ式チューブに締めこんだ後、留めネジを13Nmにて締める。 | |||||||
| 適応体重と適応身長 | 体重150kg以下の方。活動レベルの設定なし。 | |||||||
| 使用条件（場所） | 真水や海水、酸などで金属部分が腐食する環境では使用しないこと。強力な洗剤は使用しない。激しい煙、ほこり、機械的振動、衝撃、高温などの環境にさらさない。マニュアルに記載された規定トルクを守ること。 | |||||||
| 必ずセットにして使用しなければならない部品 |
|
|||||||
| 注意・禁忌事項 | ||||||||
| 特徴 | ||||||||
| その他の画像 | ||||||||
| 部品動画 | ||||||||
| 類似する部品 | ||||||||
| 以前のモデル | ||||||||
| 当該部品の上位モデル | ||||||||
| 当該部品の下位モデル | ||||||||
| 他の部品と組み合せて使用する場合の留意点 | ||||||||
| 修理可能期間 | ||||||||
| 対象疾患または活動レベル | ||||||||
| 販売形態 | ||||||||
| 重要なお知らせ | ||||||||
| パンフレット | ||||||||
| 取扱説明書 | ||||||||
| お問い合せ窓口 | オットーボック・ジャパン（株） 東京都港区芝大門1-9-9野村不動産芝大門ビル ４階 TEL: 03 - 6739 - 4090 https://www.ottobock.com/ja-jp |
|---|
