更新日：2025/03

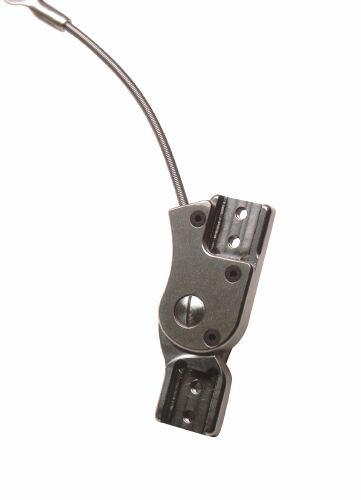

| 使用部品 | オットーボック 17B105=16 |
|---|---|
| 価格 | 117,300 円 |
| 通知内容 | ウェッジロック 下腿内側カーブ付 チタン16mm |
| 義肢・装具等 | 装具同じ種目で検索 | |
|---|---|---|
| 区分 | 下肢装具同じ区分で検索 | |
| 名称 | 1: 膝継手同じ名称で検索 | 2: |
| 型式 | 1: Ｂ ロック式同じ型式で検索 | 2: |
| 完成用部品コード | 10011-130039 | |
| 分類コード | C03-0600-0600同じ分類で検索 | |
| メーカー又は輸入事業者等 | オットーボック・ジャパン（株） |
|---|
| 部品構造図 |
|
組立・加工・取付例 |
|
|||||
|---|---|---|---|---|---|---|---|---|
| 対象 | ポリオおよび下肢麻痺患者など | |||||||
| 構造 | 単軸オフセットの膝継手に、固定のロックと解除のためのケーブルから構成。ケーブルを引っ張ることにより、継手内部の楔（くさび）が移動しロックが解除される構造。完全伸展位になると楔（くさび）によるロックがかかる構造。ケーブルはモジュラータイプのため、支柱は別途連結して使用する。下腿内側にカーブが付いているため、身体形状に合わせやく装着感・外観性に優れる。 | |||||||
| 機能（効果） | 装着者の操作性と安全性を高めることが可能。 | |||||||
| 材質 | チタン | |||||||
| 寸法 | 適応支柱幅16mm 軸中心からの距離：上縁45mm、下縁41mm |
|||||||
| 重量 | 65g | |||||||
| 保証期間 | １年（当社の規定による） | |||||||
| 組立・加工・取付方法 | 金属製の長下肢装具として使用する場合は、曲げ加工したモジュラー支柱製品と継手をネジで連結して組み上げる。ラミネーションにて樹脂注型を行う場合には、支柱や補強素材を陽性モデルに合せた曲げ加工終了後、継手部分に付属のダミーなどで隙間を埋めた後に、積層材と共にカーボン繊維で補強し、一般的な樹脂注型を行う。トリミング後に支柱と継手部分をネジで連結固定する。 | |||||||
| 調整方法等 | 膝軸の固定ネジを外して、継手本体の調整、メンテナンス、部品の交換を行う。 | |||||||
| 適応体重と適応身長 | 設定なし | |||||||
| 使用条件（場所） | 医師の処方、適応の診断を受けていること。内側・外側の継手を一対として使用すること。 | |||||||
| 必ずセットにして使用しなければならない部品 |
|
|||||||
| 注意・禁忌事項 | 素材が劣化するため、300°以上の熱を加えない。また、固定させた連結部分に熱加工をおこなわないこと。 | |||||||
| 特徴 | ||||||||
| その他の画像 | ||||||||
| 部品動画 | ||||||||
| 類似する部品 | ||||||||
| 以前のモデル | ||||||||
| 当該部品の上位モデル | ||||||||
| 当該部品の下位モデル | ||||||||
| 他の部品と組み合せて使用する場合の留意点 | ||||||||
| 修理可能期間 | ||||||||
| 対象疾患または活動レベル | ||||||||
| 販売形態 | ||||||||
| 重要なお知らせ | ||||||||
| パンフレット | パンフレット |
|||||||
| 取扱説明書 | ||||||||
| お問い合せ窓口 | オットーボック・ジャパン（株） 東京都港区芝大門1-9-9野村不動産芝大門ビル ４階 TEL: 03 - 6739 - 4090 https://www.ottobock.com/ja-jp |
|---|
