更新日：2025/03

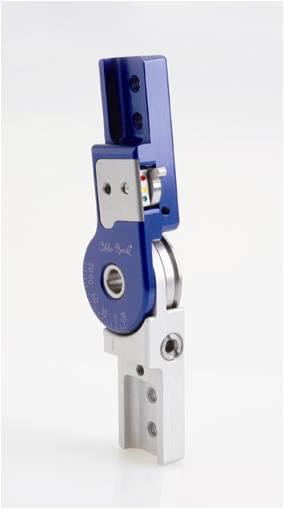

| 使用部品 | オットーボック 17BK1 |
|---|---|
| 価格 | 59,400 円 |
| 通知内容 | コレクション ジョイント |
| 義肢・装具等 | 装具同じ種目で検索 | |
|---|---|---|
| 区分 | 上肢装具同じ区分で検索 | |
| 名称 | 1: 肘継手同じ名称で検索 | 2: |
| 型式 | 1: | 2: |
| 完成用部品コード | 10011-130054 | |
| 分類コード | C06-1500-0000同じ分類で検索 | |
| メーカー又は輸入事業者等 | オットーボック・ジャパン（株） |
|---|
| 部品構造図 |
|
組立・加工・取付例 |
|
|||||
|---|---|---|---|---|---|---|---|---|
| 対象 | 各関節の屈曲拘縮、伸展拘縮や骨折後等の可動域調整を必要とする者 | |||||||
| 構造 | 継手本体はアルミ製、ウォームギア部分はステンレス製で、軽量化と強度を得るためのバランスを図っている。ウォームギア部分は継手内に内蔵されているため、服や指などの挟み込みを防ぐ構造設計となっている。 | |||||||
| 機能（効果） | レバーの切り替えにより、ロック、ロック解除、可動域制限の調整が可能なため、使用者の症状、回復に応じた調整が可能である。 | |||||||
| 材質 | 本体/アルミ、ウォームギア/ステンレス | |||||||
| 寸法 | 幅12-20mm、全長9.4-13.6mm 4種類のサイズ展開、支柱幅12/14/16/20mmより選択可能 |
|||||||
| 重量 | 55-79g | |||||||
| 保証期間 | 1年（当社の規定による） | |||||||
| 組立・加工・取付方法 | モジュラー式を採用しているため、支柱とネジで連結して組み上げる。モジュラー継手の連結部分は支柱がはまる溝形状になっており、支柱をスライドしてはめ込んだ後にネジ止めや接着剤などで連結を行う。 | |||||||
| 調整方法等 | レバーの切り替えにより、ロック、ロック解除、可動域制限の調整が可能。モジュラーシステムを採用しているため、各継手構成部品のメンテナンス、連結する支柱の材料の選択ができる。可動域は屈曲120度から伸展20度の範囲で任意に設定・調製することが可能で、付属の六角レンチを用いて希望の角度に調整・設定を行う。 | |||||||
| 適応体重と適応身長 | 設定なし。 | |||||||
| 使用条件（場所） | 医師の処方、適応の診断を受けていること。下肢に使用する場合、体重負荷がかかるような歩行用装具等への使用は行わないこと。 | |||||||
| 必ずセットにして使用しなければならない部品 |
|
|||||||
| 注意・禁忌事項 | 継手本体および固定させた連結部分に熱加工をおこなわないこと。 | |||||||
| 特徴 | ||||||||
| その他の画像 | ||||||||
| 部品動画 | ||||||||
| 類似する部品 | ||||||||
| 以前のモデル | ||||||||
| 当該部品の上位モデル | ||||||||
| 当該部品の下位モデル | ||||||||
| 他の部品と組み合せて使用する場合の留意点 | ||||||||
| 修理可能期間 | ||||||||
| 対象疾患または活動レベル | ||||||||
| 販売形態 | ||||||||
| 重要なお知らせ | ||||||||
| パンフレット | パンフレット |
|||||||
| 取扱説明書 | ||||||||
| お問い合せ窓口 | オットーボック・ジャパン（株） 東京都港区芝大門1-9-9野村不動産芝大門ビル ４階 TEL: 03 - 6739 - 4090 https://www.ottobock.com/ja-jp |
|---|
