更新日：2025/03

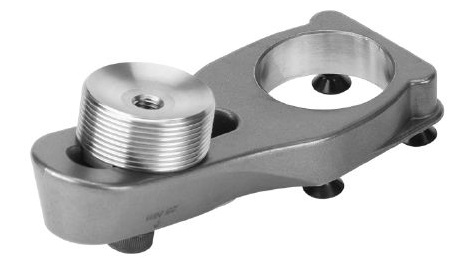

| 使用部品 | オットーボック 4R170=1 |
|---|---|
| 価格 | 26,900 円 |
| 通知内容 | ソケットスライドアダプター 大 |
| 義肢・装具等 | 骨格構造義肢同じ種目で検索 | |
|---|---|---|
| 区分 | 義足用部品同じ区分で検索 | |
| 名称 | 1: 義足調整用部品同じ名称で検索 | 2: コネクタ |
| 型式 | 1: | 2: ソケットアダプタ・その他 |
| 完成用部品コード | 10011-150006 | |
| 分類コード | B06-1206-0012同じ分類で検索 | |
| メーカー又は輸入事業者等 | オットーボック・ジャパン（株） |
|---|
| 部品構造図 |
|
組立・加工・取付例 |
|
|||||
|---|---|---|---|---|---|---|---|---|
| 対象 | 大腿切断者 | |||||||
| 構造 | 凹型のベースプレートと、スライドアダプターによって構成される。 ベースプレートには4穴アダプタが取り付けられるようになっており、膝継手やターンテーブルと接続し、スライドアダプターとソケットを接続する構造。 |
|||||||
| 機能（効果） | スライドアダプターを移動させ、最大4°の屈曲角度を取れる事から、屈曲拘縮のあるケースなどに有効である。 | |||||||
| 材質 | ステンレス | |||||||
| 寸法 | 膝継手接続部(4穴接続)の厚み→約14mm | |||||||
| 重量 | 約550g | |||||||
| 保証期間 | 1年(当社の規定による) | |||||||
| 組立・加工・取付方法 | スライドアダプターをソケットに接続する。膝継手またはターンテーブルとベースプレートを4穴アダプタを介して接続する。 スライドアダプターを、ベースプレートの凹部分に嵌め、ボルトネジで固定する。 |
|||||||
| 調整方法等 | 必要な角度にスライドアダプターをスライドさせ、角度が決まったらボルトネジでしっかり固定する。 | |||||||
| 適応体重と適応身長 | 体重制限→150kg 活動レベル→設定なし |
|||||||
| 使用条件（場所） | 激しい煙、ほこり、機械的振動、衝撃、高温などの環境にさらさない。指定の締付けトルクを順守する。 | |||||||
| 必ずセットにして使用しなければならない部品 |
|
|||||||
| 注意・禁忌事項 | 水や海水、酸などで金属部分が腐食する環境では使用しないこと。 | |||||||
| 特徴 | ||||||||
| その他の画像 | ||||||||
| 部品動画 | ||||||||
| 類似する部品 | ||||||||
| 以前のモデル | ||||||||
| 当該部品の上位モデル | ||||||||
| 当該部品の下位モデル | ||||||||
| 他の部品と組み合せて使用する場合の留意点 | ||||||||
| 修理可能期間 | ||||||||
| 対象疾患または活動レベル | ||||||||
| 販売形態 | ||||||||
| 重要なお知らせ | ||||||||
| パンフレット | ||||||||
| 取扱説明書 | ||||||||
| お問い合せ窓口 | オットーボック・ジャパン（株） 東京都港区芝大門1-9-9野村不動産芝大門ビル ４階 TEL: 03 - 6739 - 4090 https://www.ottobock.com/ja-jp |
|---|
