更新日：2025/03
| 使用部品 | オットーボック 4X860 |
|---|---|
| 価格 | 179,000 円 |
| 通知内容 | ニープロテクター C-Leg用 |
| 義肢・装具等 | 骨格構造義肢同じ種目で検索 | |
|---|---|---|
| 区分 | 義足用部品同じ区分で検索 | |
| 名称 | 1: 外装用部品同じ名称で検索 | 2: 保護カバー |
| 型式 | 1: | 2: |
| 完成用部品コード | 10011-160010 | |
| 分類コード | B06-2109-0000同じ分類で検索 | |
| メーカー又は輸入事業者等 | オットーボック・ジャパン（株） |
|---|

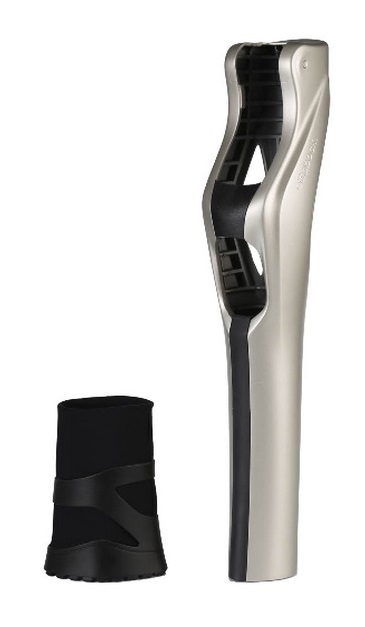

| 部品構造図 |
|
組立・加工・取付例 |
|
|||||
|---|---|---|---|---|---|---|---|---|
| 対象 | C-Leg使用者 | |||||||
| 構造 | C-Legの前方より被せ、後方の留め具で固定する。内側の突起で、C-Leg本体が動かないように固定する。またこの突起を削ることで、トーション付きアダプターも使用する事が可能。 充電口の位置には穴が確保されている。 |
|||||||
| 機能（効果） | 内側の突起部や近位部の縁とC-Leg本体がしっかり嵌るため、C-Legの保護に優れる。 充電用の穴も確保されているため、フォームカバーであえて穴を開けるといった手間も省ける。また外観が良い。 |
|||||||
| 材質 | プロテクター本体 → プラスチック 他 アンクルカバー → 布、プラスチック他 |
|||||||
| 寸法 | 約50cm(納品時) | |||||||
| 重量 | プロテクター本体 → 約450g アンクルカバー → 約60g |
|||||||
| 保証期間 | なし(当社の規定による) | |||||||
| 組立・加工・取付方法 | 義足の長さと、プロテクターの長さを合わせて切る。足部フットシェルのコネクションプレートを外し、アンクルカバーを取付ける。 C-Leg本体の前面から取付け、プロテクター近位部の縁と、C-Legのカーボンフレームをしっかりと嵌めこみ固定する。プロテクター後方にある上部の留め具と、スライド留め具でC-Leg本体としっかり固定する。 プロテクター前面に空いたスペースにシールドインサート(4P860)を嵌め込み、よりしっかりと固定する。 |
|||||||
| 調整方法等 | 義足の長さに合わせてカットする。 切り取った断面はカービングなどで綺麗に整える。 |
|||||||
| 適応体重と適応身長 | 設定なし | |||||||
| 使用条件（場所） | 激しい煙、ほこり、機械的振動、衝撃、高温などの環境にさらさない。 | |||||||
| 必ずセットにして使用しなければならない部品 |
|
|||||||
| 注意・禁忌事項 | C-Leg以外に使用しない。海水、塩素水などがかかる環境での使用はしない事。 | |||||||
| 特徴 | ||||||||
| その他の画像 | ||||||||
| 部品動画 | ||||||||
| 類似する部品 | ||||||||
| 以前のモデル | ||||||||
| 当該部品の上位モデル | ||||||||
| 当該部品の下位モデル | ||||||||
| 他の部品と組み合せて使用する場合の留意点 | ||||||||
| 修理可能期間 | ||||||||
| 対象疾患または活動レベル | ||||||||
| 販売形態 | ||||||||
| 重要なお知らせ | ||||||||
| パンフレット | ||||||||
| 取扱説明書 | ||||||||
| お問い合せ窓口 | オットーボック・ジャパン（株） 東京都港区芝大門1-9-9野村不動産芝大門ビル ４階 TEL: 03 - 6739 - 4090 https://www.ottobock.com/ja-jp |
|---|
