更新日：2025/03
| 使用部品 | オットーボック 4R152 |
|---|---|
| 価格 | 388,600 円 |

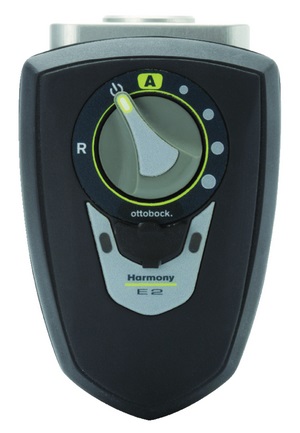

| 通知内容 | ハーモニーE2 |
| 義肢・装具等 | 骨格構造義肢同じ種目で検索 | |
|---|---|---|
| 区分 | 義足用部品同じ区分で検索 | |
| 名称 | 1: その他同じ名称で検索 | 2: その他の部品 |
| 型式 | 1: Ｃ その他同じ型式で検索 | 2: Ｃ その他 |
| 完成用部品コード | 10011-160013 | |
| 分類コード | B06-8989-0909同じ分類で検索 | |
| メーカー又は輸入事業者等 | オットーボック・ジャパン（株） |
|---|
| 部品構造図 |
|
組立・加工・取付例 |
|
|||||
|---|---|---|---|---|---|---|---|---|
| 対象 | 下肢切断者 | |||||||
| 構造 | ソケット遠位部にアダプタープレート(4R153)を取り付け、アダプタープレートのガイドレールにスライドさせハーモニーE2本体を取り付ける構造。 |
|||||||
| 機能（効果） | ハーモニーポンプを別途取り付けるスペースのないケースでもハーモニーポンプ懸垂が使用できる。ソケット内の陰圧を一定に保つことによって、義足の一体感が生まれる。 | |||||||
| 材質 | アルミニウム、強化プラスチック他 | |||||||
| 寸法 | 4R152：厚み→約28mm、縦→約90mm、横→約60mm 4R153/4R153=1：厚み→約22mm |
|||||||
| 重量 | 4R152本体→185g 4R153 →125g 4R153=1→165g |
|||||||
| 保証期間 | 1年(社内規定による) | |||||||
| 組立・加工・取付方法 | 近位部から吸引する場合、外側コネクターをロックネジで締める。TPUインサートとポリエチレンロッドを近位コネクターに嵌める。 外側コネクターから吸引する場合、近位コネクターをロック用ネジで締める。ホースコネクターを外側コネクターに固定し、ホースを取り付ける。 アダプタープレート(4R153)をソケット遠位部に4穴アダプターで接続する。ハーモニーE2本体を、アダプタープレートのガイドレールに沿ってスライドして取り付ける。 |
|||||||
| 調整方法等 | 吸引の度合いは4段階の調整モードがあり、装着者が選択する事が出来る。自動モードではシステム内の圧により自動で出力レベルが決まる。リバースモードはソケット内に空気を送り込むため、義足を脱ぐ時、ホースを洗浄する際に有効。 ソケットと、ハーモニー本体がぶつかってしまうようなケースでは、オフセット4R153=1を使用する。 |
|||||||
| 適応体重と適応身長 | 活動レベル→中〜高活動 体重制限→125kg |
|||||||
| 使用条件（場所） | 激しい煙、ほこり、機械的振動、衝撃、高温などの環境にさらさない。決められた締付けトルク値を順守すること。 | |||||||
| 必ずセットにして使用しなければならない部品 |
|
|||||||
| 注意・禁忌事項 | 強い陰圧状態が耐えられない方。金属部分が腐食する環境及び、電子部品が破損する環境では使用しない事。 | |||||||
| 特徴 | ||||||||
| その他の画像 | ||||||||
| 部品動画 | ||||||||
| 類似する部品 | ||||||||
| 以前のモデル | ||||||||
| 当該部品の上位モデル | ||||||||
| 当該部品の下位モデル | ||||||||
| 他の部品と組み合せて使用する場合の留意点 | ||||||||
| 修理可能期間 | ||||||||
| 対象疾患または活動レベル | ||||||||
| 販売形態 | ||||||||
| 重要なお知らせ | ||||||||
| パンフレット | ||||||||
| 取扱説明書 | ||||||||
| お問い合せ窓口 | オットーボック・ジャパン（株） 東京都港区芝大門1-9-9野村不動産芝大門ビル ４階 TEL: 03 - 6739 - 4090 https://www.ottobock.com/ja-jp |
|---|
