更新日：2025/03
| 使用部品 | オットーボック 17B5=20-T |
|---|---|
| 価格 | 25,500 円 |
| 通知内容 | フラットタイプ カーブ付 チタン 20mm |
| 義肢・装具等 | 装具同じ種目で検索 | |
|---|---|---|
| 区分 | 下肢装具同じ区分で検索 | |
| 名称 | 1: その他同じ名称で検索 | 2: 支柱 |
| 型式 | 1: | 2: |
| 完成用部品コード | 10011-170015 | |
| 分類コード | C03-8921-0000同じ分類で検索 | |
| メーカー又は輸入事業者等 | オットーボック・ジャパン（株） |
|---|

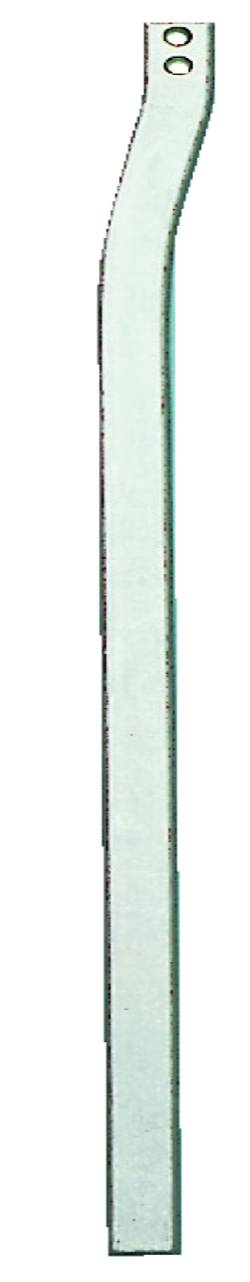

| 部品構造図 |
|
組立・加工・取付例 |
|
|||||
|---|---|---|---|---|---|---|---|---|
| 対象 | ポリオおよび下肢麻痺患者など | |||||||
| 構造 | 下腿用に適したオフセットカーブ付の支柱である。モジュラーシステム用の装具の支柱として、各モジュラーシステムの継手とネジなどで連結して使用するための2箇所の穴が一端に設けられている。反対端は必要な長さによりカットして使用可能となっている。 | |||||||
| 機能（効果） | モジュラーシステムの膝継手などに連結して使用するための支柱として使用する。チタン製のため耐久性が高く、モジュラー継手と組み合わせて使用できるため、使用者の症状・状態に合わせた最適な継手を選択することができる。また、支柱の交換・調整などメンテナンスが容易である。 | |||||||
| 材質 | チタン | |||||||
| 寸法 | 幅20mm×厚み4mm×全長450mm | |||||||
| 重量 | 143g | |||||||
| 保証期間 | １年（当社の規定による） | |||||||
| 組立・加工・取付方法 | 金属製の長下肢装具などとして使用する場合に、曲げ加工してモジュラー継手とネジで連結して組み上げる。モジュラー継手の連結部分は支柱がはまる溝形状になっており、支柱をスライドしてはめ込んだ後にネジ止めや接着剤などで強固な連結ができる。 | |||||||
| 調整方法等 | 曲げ加工は一般的な製作テクニックと同様。連結部分が入りにくい場合には表面を軽くグラインダーなどで削り、調整する。ネジ止め、接着剤は連結部分の補強状況を確認し、固定させる。 | |||||||
| 適応体重と適応身長 | 体重100kg以下の日常生活活動レベル | |||||||
| 使用条件（場所） | オットーボック社製のモジュラー ジョイント システムのみで組み合わせる。 | |||||||
| 必ずセットにして使用しなければならない部品 |
|
|||||||
| 注意・禁忌事項 | 装具用の支柱以外での用法、目的に用いないこと。 | |||||||
| 特徴 | ||||||||
| その他の画像 | ||||||||
| 部品動画 | ||||||||
| 類似する部品 | ||||||||
| 以前のモデル | ||||||||
| 当該部品の上位モデル | ||||||||
| 当該部品の下位モデル | ||||||||
| 他の部品と組み合せて使用する場合の留意点 | ||||||||
| 修理可能期間 | ||||||||
| 対象疾患または活動レベル | ||||||||
| 販売形態 | ||||||||
| 重要なお知らせ | ||||||||
| パンフレット | ||||||||
| 取扱説明書 | ||||||||
| お問い合せ窓口 | オットーボック・ジャパン（株） 東京都港区芝大門1-9-9野村不動産芝大門ビル ４階 TEL: 03 - 6739 - 4090 https://www.ottobock.com/ja-jp |
|---|
