更新日：2025/03

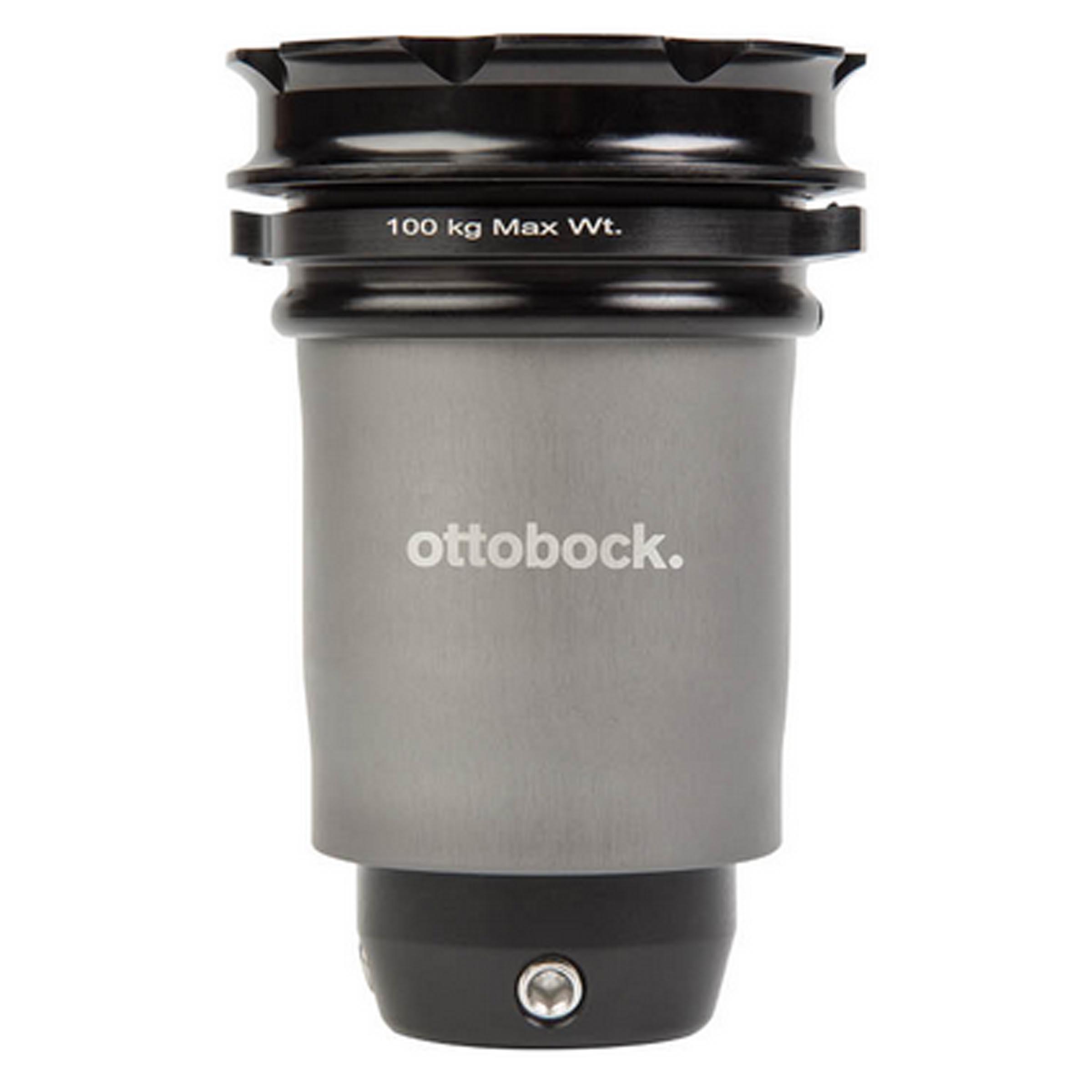

| 使用部品 | オットーボック 4R180 |
|---|---|
| 価格 | 331,500 円 |
| 通知内容 | ハーモニー P4 |
| 義肢・装具等 | 骨格構造義肢同じ種目で検索 | |
|---|---|---|
| 区分 | 義足用部品同じ区分で検索 | |
| 名称 | 1: その他同じ名称で検索 | 2: その他の部品 |
| 型式 | 1: Ｃ その他同じ型式で検索 | 2: Ｃ その他 |
| 完成用部品コード | 10011-190024 | |
| 分類コード | B06-8989-0909同じ分類で検索 | |
| メーカー又は輸入事業者等 | オットーボック・ジャパン（株） |
|---|
| 部品構造図 |
|
組立・加工・取付例 |
|
|||||
|---|---|---|---|---|---|---|---|---|
| 対象 | 下腿以上高位の下肢切断者 | |||||||
| 構造 | 近位はラミネーションリング接続、遠位はピラミッド接続。 ハーモニーボリュームマネージメントシステムのバルブユニットとショックアブソーバー、トルクアブソーバー機構を内蔵している。 |
|||||||
| 機能（効果） | 更に内蔵されたショックアブソーバーとトルクアブソーバーにより断端への衝撃、せん断応力を吸収できる。これらの作用によりソケットの適合性、快適性の向上がえられる。 | |||||||
| 材質 | ステンレス 他 | |||||||
| 寸法 | 約11cm（本体上縁から下縁まで） | |||||||
| 重量 | 465g | |||||||
| 保証期間 | １年（当社の規定による） | |||||||
| 組立・加工・取付方法 | 本体ラミネーションプレートを専用のレンチで取外す。ダミーを取付け、アライメントを確認し位置を決めラミネーションする。ラミネーションプレート中央から陽性モデルに排気用の穴を開ける。ハーモニー本体を組上げる。 必要に応じてソケットコネクターをソケットに取付ける。 |
|||||||
| 調整方法等 | 遠位部ピラミッド、およびラミネーションプレート間の回旋によるアライメント調整。 エラストマーロッド(別売）を交換することにより衝撃吸収抵抗を調整することが可能。 |
|||||||
| 適応体重と適応身長 | 最大体重制限100kg 活動レベル→中〜高活動 |
|||||||
| 使用条件（場所） | 激しい煙、ほこり、機械的振動、衝撃、高温などの環境にさらさない。決められた締付けトルク値を順守すること。 | |||||||
| 必ずセットにして使用しなければならない部品 |
|
|||||||
| 注意・禁忌事項 | 真水や海水、酸などで金属部分が腐食する環境では使用しないこと。 | |||||||
| 特徴 | ||||||||
| その他の画像 | ||||||||
| 部品動画 | ||||||||
| 類似する部品 | ||||||||
| 以前のモデル | ||||||||
| 当該部品の上位モデル | ||||||||
| 当該部品の下位モデル | ||||||||
| 他の部品と組み合せて使用する場合の留意点 | ||||||||
| 修理可能期間 | ||||||||
| 対象疾患または活動レベル | ||||||||
| 販売形態 | ||||||||
| 重要なお知らせ | ||||||||
| パンフレット | ||||||||
| 取扱説明書 | ||||||||
| お問い合せ窓口 | オットーボック・ジャパン（株） 東京都港区芝大門1-9-9野村不動産芝大門ビル ４階 TEL: 03 - 6739 - 4090 https://www.ottobock.com/ja-jp |
|---|
