更新日：2025/03
| 使用部品 | オットーボック 17LS3=16-T |
|---|---|
| 価格 | 17,000 円 |
| 通知内容 | ラミネーションバー チタン 16mm |
| 義肢・装具等 | 装具同じ種目で検索 | |
|---|---|---|
| 区分 | 下肢装具同じ区分で検索 | |
| 名称 | 1: その他同じ名称で検索 | 2: 支柱 |
| 型式 | 1: | 2: |
| 完成用部品コード | 10011-200013 | |
| 分類コード | C03-8921-0000同じ分類で検索 | |
| メーカー又は輸入事業者等 | オットーボック・ジャパン（株） |
|---|

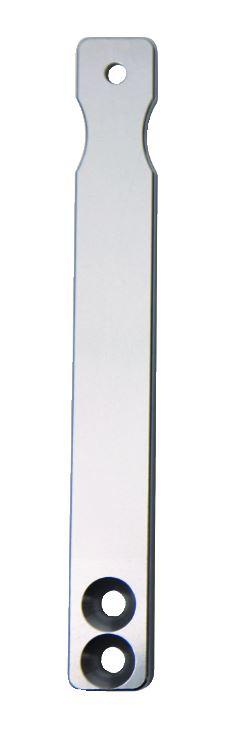

| 部品構造図 |
|
組立・加工・取付例 |
|
|||||
|---|---|---|---|---|---|---|---|---|
| 対象 | ポリオ、片麻痺、対麻痺など足関節の固定および可動制限、制動を必要とする疾患。 |
|||||||
| 構造 | ラミネーション用の支柱として、C-Brace内側用膝継手、ユニラテラルアンクルジョイント、ユニラテラルニージョイントなどと連結して使用する。2か所の穴の一端には上記の継手が連結し、もう一端はテーパー状に加工され補強材と接続しやすくなっている。端１つの穴はカーボン繊維を通したり、PVC補強材とカシメで連結したりするために設けられている。 | |||||||
| 機能（効果） | ラミネーション用の支柱であり、支柱の先にはPVC補強材などを連結し使用することで、金属支柱の量を少なくすることができ、装具の軽量化を図りながら剛性を高めることができる。 | |||||||
| 材質 | チタン | |||||||
| 寸法 | 長さ130mm×幅16mm×厚み6mm | |||||||
| 重量 | 約42g | |||||||
| 保証期間 | １年（当社の規定による） | |||||||
| 組立・加工・取付方法 | ラミネーションして作成する下肢装具の支柱に継手と組み合わせて使用する。継手と支柱は、はまる形状になっており接合部の加工は不要だが、生体に支柱が沿うように接合部以外の部分は曲げ加工をする。支柱を積層材内に入れてラミネーションをするが、PVC補強材を連結したり、穴に補強繊維などを通したりして使用する。 | |||||||
| 調整方法等 | 組み立て後調整不可。 | |||||||
| 適応体重と適応身長 | 適応体重設定なし（ラミネーションして製作し、補強等は積層材で任意で設定するため） 日常生活活動レベル |
|||||||
| 使用条件（場所） | 激しい煙、ほこり、機械的振動、衝撃、高温などの環境にさらさない | |||||||
| 必ずセットにして使用しなければならない部品 |
|
|||||||
| 注意・禁忌事項 | ラミネーション製装具の支柱以外の目的で使用すること。 | |||||||
| 特徴 | ||||||||
| その他の画像 | ||||||||
| 部品動画 | ||||||||
| 類似する部品 | ||||||||
| 以前のモデル | ||||||||
| 当該部品の上位モデル | ||||||||
| 当該部品の下位モデル | ||||||||
| 他の部品と組み合せて使用する場合の留意点 | ||||||||
| 修理可能期間 | ||||||||
| 対象疾患または活動レベル | ||||||||
| 販売形態 | ||||||||
| 重要なお知らせ | ||||||||
| パンフレット | ||||||||
| 取扱説明書 | ||||||||
| お問い合せ窓口 | オットーボック・ジャパン（株） 東京都港区芝大門1-9-9野村不動産芝大門ビル ４階 TEL: 03 - 6739 - 4090 https://www.ottobock.com/ja-jp |
|---|
