更新日：2025/03
| 使用部品 | オットーボック 17KO1A=SET |
|---|---|
| 価格 | 163,300 円 |
| 通知内容 | C-Brace マウンティングセット |
| 義肢・装具等 | 装具同じ種目で検索 | |
|---|---|---|
| 区分 | 下肢装具同じ区分で検索 | |
| 名称 | 1: その他同じ名称で検索 | 2: 固定金具 |
| 型式 | 1: | 2: |
| 完成用部品コード | 10011-200016 | |
| 分類コード | C03-8927-0000同じ分類で検索 | |
| メーカー又は輸入事業者等 | オットーボック・ジャパン（株） |
|---|
| 部品構造図 |
|
組立・加工・取付例 |
|
|||||
|---|---|---|---|---|---|---|---|---|
| 対象 | C-Brace使用者 | |||||||

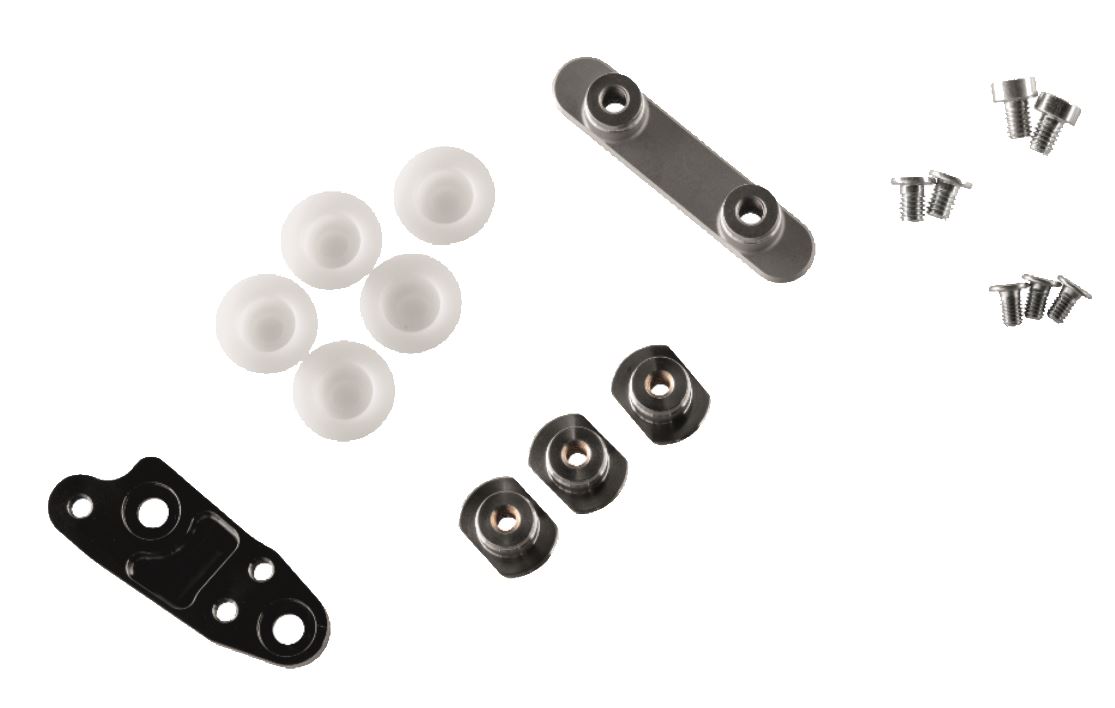

| 構造 | 大腿部のアンカー３つ、下腿部のアンカー１つ（２つ穴のもの）とコネクタ１つ（黒色のもの）、各ネジからなるパーツセット。白い丸い形状のものはラミネーション時に使用するカバー。 | |||||||
| 機能（効果） | C-Braceを確実に取り付けることができる。 | |||||||
| 材質 | チタン、ステンレス、プラスチック等 | |||||||
| 寸法 | 大腿部アンカー約縦22mmx横16mmx厚さ10mm、下腿部アンカー約縦70mmx横15mmx厚さ11mm、コネクタ約縦66mmx横25mmx厚さ6mm | |||||||
| 重量 | 1セット 総量約108ｇ | |||||||
| 保証期間 | １年（当社規定による） | |||||||
| 組立・加工・取付方法 | ライセンスセミナーのレクチャー及びマニュアルに準拠した方法で長下肢装具本体に埋め込む。専用のジグを使用し、アンカーをカーボンの土台の上にアケミパテで取り付ける。積層材のあとに、白いカバーをアンカーの上にかぶせネジで固定する。必ずプラスタバンドか粘土をネジの頭に詰めてからラミネーションをする。ラミネーション後カバーを外し、下腿部アンカーにコネクタを取り付け、C-Brace本体を乗せ、ネジで固定する。 | |||||||
| 調整方法等 | 組み立て後調整なし | |||||||
| 適応体重と適応身長 | C-Braceに準ずる | |||||||
| 使用条件（場所） | 激しい煙、ほこり、機械的振動、衝撃、高温などの環境にさらさない。 | |||||||
| 必ずセットにして使用しなければならない部品 |
|
|||||||
| 注意・禁忌事項 | C-Brace製作以外の目的で使用しないこと。 | |||||||
| 特徴 | ||||||||
| その他の画像 | ||||||||
| 部品動画 | ||||||||
| 類似する部品 | ||||||||
| 以前のモデル | ||||||||
| 当該部品の上位モデル | ||||||||
| 当該部品の下位モデル | ||||||||
| 他の部品と組み合せて使用する場合の留意点 | ||||||||
| 修理可能期間 | ||||||||
| 対象疾患または活動レベル | ||||||||
| 販売形態 | ||||||||
| 重要なお知らせ | ||||||||
| パンフレット | パンフレット |
|||||||
| 取扱説明書 | ||||||||
| お問い合せ窓口 | オットーボック・ジャパン（株） 東京都港区芝大門1-9-9野村不動産芝大門ビル ４階 TEL: 03 - 6739 - 4090 https://www.ottobock.com/ja-jp |
|---|
