使用部品	オズール ILQ
価格	2,813,800 円

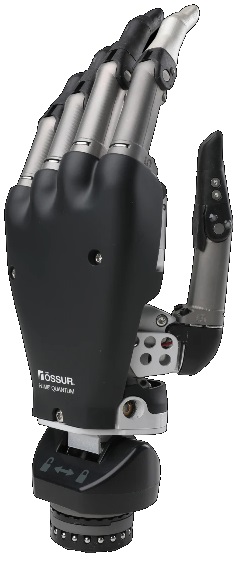

通知内容	i-Limb　Quantum　ハンド

義肢・装具等	殻構造義肢同じ種目で検索
区分	義手用部品同じ区分で検索
名称	1: その他同じ名称で検索	2: 電動ハンド
型式	1:	2:
完成用部品コード	10099-210002
分類コード	A03-8915-0000同じ分類で検索

メーカー又は輸入事業者等	OSSUR JAPAN 合同会社

詳細情報

部品構造図

組立・加工・取付例

対象

前腕切断から肩関節離断。肩関節の動きを用いずに手指を様々な形態に動かす必要のある方、強力に把持する必要のある方。

構造

筋電制御による電動ハンドである。母指から小指にかけて、各々の指に内蔵されたモータがMP関節とPIP関節の連動した屈曲伸展運動を行う。母指基部にあるモータが母指CM関節の内転外転運動を行う。モータの駆動はギヤを介してナイロン製コードの長さを調整する。基板には加速度センサ、プロセッサ、Bluetooth等を搭載している。

機能（効果）

把持スピードと把持力が筋電シグナルの強さに比例する(比例制御)。各指のモーターが独立しているため、対象物に応じた自由度の高い把持動作が可能となる。コーヒーカップを運ぶ場合など、母指から中指で把持し、環指と小指をカップ底面に当てて支える動作が自然に実現される。モーターの駆動をギヤで伝達しているため、モータの駆動が生じない場合は固定される(落下防止機能)。

母指基部のモータまたは手動により母指の内外転の調整が可能。それにより対立位でのピンチだけでなく、ラテラルピンチも可能となっている。母指の位置は無段階に調整でき、棒状のものを握る際に太さに合わせた握りが可能である。

グリップパターンは最大36種類設定可能であり、日常生活や就労の場面に合わせた把持を実現できる。ジェスチャコントロール機能を用いることによって場面に応じた把持の形態を選択し、効率的な作業を可能にする。Bluetooth機能により、ユーザー自身がスマートフォン等で把持の種類を設定するだけでなく、モータなどの動作確認を行うこともできるので、故障時に迅速な原因特定、解決につながる。筋電シグナルの入力から、モーター駆動までが従来品に比べて速いため、使用者の想定している動作と現実の義手の動作にそれほど差異がない。

材質

手掌本体:プラスチック
手掌内部:アルミニウム
指部:スチール、チタン
PIP関節部(腱)：ナイロン

寸法

全長:154.2mm
全幅:72.0mm (XSサイズ)

重量

462g (XSサイズ)

保証期間

36ヶ月(最大５年まで延長可能)
年１回メーカーによる定期メンテナンスあり。
メンテナンス期間中代替機の無償貸出あり。
メンテナンス終了後、メンテナンスレポートが発行される。

組立・加工・取付方法

義指、手継手部はオズール社にて組立を行う。
また各指は専用ドライバにより取外し可能であり、指毎の修理が可能。

調整方法等

取付部品、手継手は組立後調整不可。
比例制御のため、筋電のシグナルを変化させると把持速度と把持力を調整できる。
また、モーター駆動速度等をアプリ上で調整可能。

適応体重と適応身長

特に制限なし

使用条件（場所）

オズール製筋電義手用部品と組合わせて使用。

必ずセットにして使用しなければならない部品

1.	メーカー名（略称）：	型番：
1.	部品名称：	完成用部品コード：

注意・禁忌事項

水中では使用しない。高温、低温下で使用しない。激しい煙、埃、機械的な振動、衝撃にさらさない。グローブを装着していない状態で使用しない。

特徴

その他の画像

部品動画

類似する部品

メーカー名（略称）：: 　　　　型番：
完成用部品コード：

メーカー名（略称）：: 　　　　型番：
完成用部品コード：

メーカー名（略称）：: 　　　　型番：
完成用部品コード：

以前のモデル

当該部品の上位モデル

当該部品の下位モデル

他の部品と組み合せて使用する場合の留意点

修理可能期間

対象疾患または活動レベル

販売形態

重要なお知らせ

パンフレット

取扱説明書

お問い合せ窓口	OSSUR JAPAN 合同会社東京都江東区亀戸2-27-7　FORECAST亀戸8F TEL: 03 - 5609 - 7797 https://www.ossur.com/ja-jp/
