更新日：2025/03
| 使用部品 | オズール L-551002 |
|---|---|
| 価格 | 15,100 円 |
| 通知内容 | Icelock 551 排気バルブ（下腿用） |
| 義肢・装具等 | 殻構造義肢同じ種目で検索 | |
|---|---|---|
| 区分 | 義足用部品同じ区分で検索 | |
| 名称 | 1: その他同じ名称で検索 | 2: 吸着バルブ |
| 型式 | 1: | 2: |
| 完成用部品コード | 10099-210021 | |
| 分類コード | A06-8906-0000同じ分類で検索 | |
| メーカー又は輸入事業者等 | OSSUR JAPAN 合同会社 |
|---|

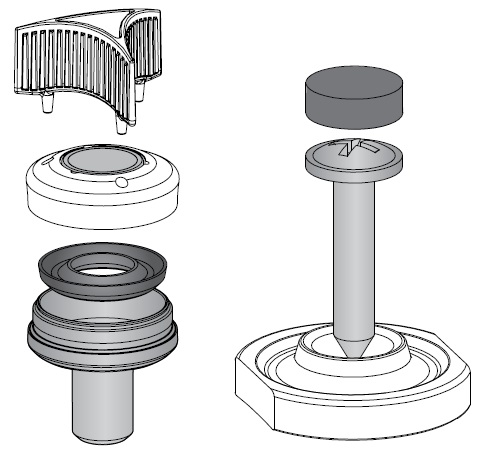

| 部品構造図 |
|
組立・加工・取付例 |
|
|||||
|---|---|---|---|---|---|---|---|---|
| 対象 | 下腿切断者 | |||||||
| 構造 | 一方向にのみ空気を排出するバルブ。ハウジング中央に組込むバルブは指で押すことで反対方向へ空気を流入可能でソケット脱着時に使用する。ハウジングはネジによりソケットとの固定が可能である。 | |||||||
| 機能（効果） | 安全な吸着環境の提供と、容易な吸着環境の解除を可能とする。 | |||||||
| 材質 | ハウジング：ナイロン、アルミニウム メンブレン（バルブ）：ゴム キャップ：ナイロン、アルミニウム |
|||||||
| 寸法 | 構造的高さ：11.5mm 直径：25mm |
|||||||
| 重量 | 7.5g | |||||||
| 保証期間 | ６ヶ月 | |||||||
| 組立・加工・取付方法 | ソケット製作後、バルブ位置にマーキングし8.5mmドリルにて開口し、M10×1.5タップにてネジ加工。挿入位置のソケット壁厚をノギスで測定し、ハウジングのネジ長を加工（バルブの折れるリスクが高くなるため4mm以下にはしない）。使用前にバルブを丁寧に洗浄し、キャップを取外した後 5mm六角レンチでバルブを固定。ネジに損傷を与えないよう締めすぎに注意。シーラントを塗布し、ソケット壁とバルブフレーム間の気密を確保。 | |||||||
| 調整方法等 | 組立後調整不可 | |||||||
| 適応体重と適応身長 | 特に制限なし | |||||||
| 使用条件（場所） | 特に制限なし | |||||||
| 必ずセットにして使用しなければならない部品 |
|
|||||||
| 注意・禁忌事項 | 特になし | |||||||
| 特徴 | ||||||||
| その他の画像 | ||||||||
| 部品動画 | ||||||||
| 類似する部品 | ||||||||
| 以前のモデル | ||||||||
| 当該部品の上位モデル | ||||||||
| 当該部品の下位モデル | ||||||||
| 他の部品と組み合せて使用する場合の留意点 | ||||||||
| 修理可能期間 | ||||||||
| 対象疾患または活動レベル | ||||||||
| 販売形態 | ||||||||
| 重要なお知らせ | ||||||||
| パンフレット | ||||||||
| 取扱説明書 | ||||||||
| お問い合せ窓口 | OSSUR JAPAN 合同会社 東京都江東区亀戸2-27-7 FORECAST亀戸8F TEL: 03 - 5609 - 7797 https://www.ossur.com/ja-jp/ |
|---|
