更新日：2025/05
| 使用部品 | オズール 1720185 |
|---|---|
| 価格 | 268,800 円 |
| 通知内容 | OP4 荷重ブレーキ付空圧膝継手 |
| 義肢・装具等 | 骨格構造義肢同じ種目で検索 | |
|---|---|---|
| 区分 | 義足用部品同じ区分で検索 | |
| 名称 | 1: 膝継手同じ名称で検索 | 2: |
| 型式 | 1: Ｂ 安全膝同じ型式で検索 | 2: 空圧 |
| 完成用部品コード | 10099-210084 | |
| 分類コード | B06-0600-0603同じ分類で検索 | |
| メーカー又は輸入事業者等 | OSSUR JAPAN 合同会社 |
|---|

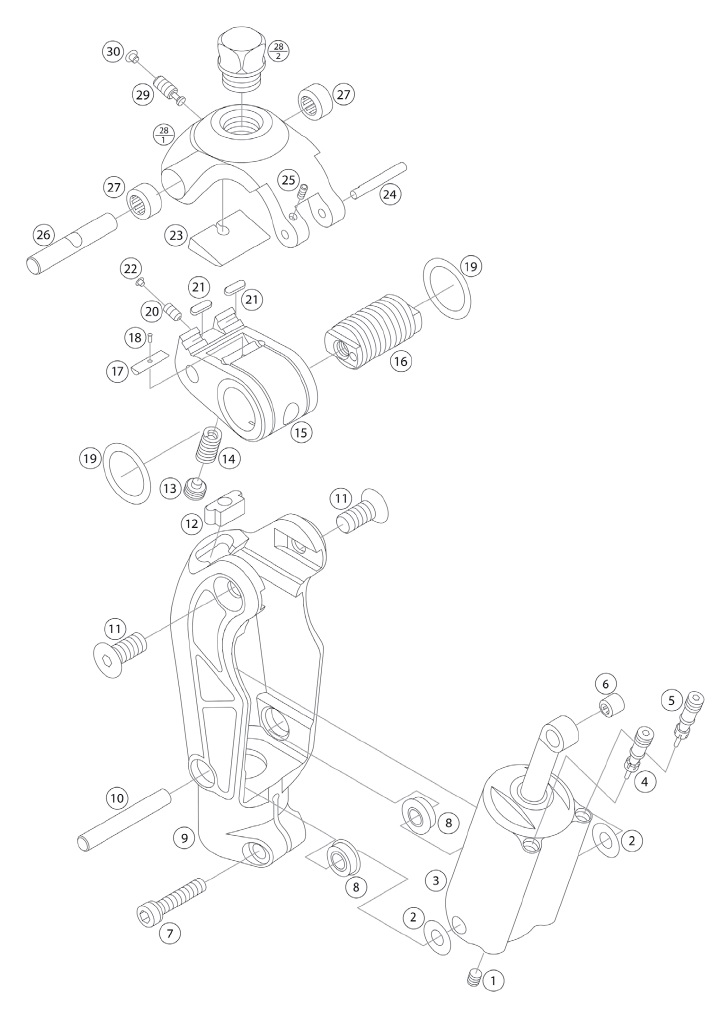

| 部品構造図 |
|
組立・加工・取付例 |
|
|||||
|---|---|---|---|---|---|---|---|---|
| 対象 | 大腿切断 | |||||||
| 構造 | 荷重ブレーキ機能を備えた空圧式単軸膝継手。 近位にオスピラミッドを配し、遠位は30mmパイロンを差込み締付する構造となっている。145°の高い膝屈曲角度を持つ。 |
|||||||
| 機能（効果） | 荷重ブレーキにより立脚相における安定性を得る。 空圧制御により遊脚期で調和のとれた歩行が可能となる。 |
|||||||
| 材質 | アルミニウム | |||||||
| 寸法 | 構造的高さ：198mm | |||||||
| 重量 | 0.68 kg | |||||||
| 保証期間 | 24ヶ月 | |||||||
| 組立・加工・取付方法 | 1. 近位部の組立は、ピラミッドアダプタをソケットに取付ける。 2. 足部にパイロンを立て遠位部チューブクランプに取付ける。 3. 義足長を設定する。 膝軸から測り、膝継手の高さを設定する。 4. アライメントを設定する。 |
|||||||
| 調整方法等 | 立脚期における荷重ブレーキ調整は、5mm六角レンチを用いて荷重調整ねじをダイナミックアライメントにおいて1/4回転以下での微調整を結果を確認しながら行う。遊脚期における空圧設定はまず屈曲を調整し、続いて伸展を調整して歩行を調和させる。 | |||||||
| 適応体重と適応身長 | 適応体重 ：100kgまで 活動レベル：低〜中活動 |
|||||||
| 使用条件（場所） | 特に制限なし | |||||||
| 必ずセットにして使用しなければならない部品 |
|
|||||||
| 注意・禁忌事項 | 特になし | |||||||
| 特徴 | ||||||||
| その他の画像 | ||||||||
| 部品動画 | ||||||||
| 類似する部品 |
|
|||||||
| 以前のモデル | ||||||||
| 当該部品の上位モデル | ||||||||
| 当該部品の下位モデル | ||||||||
| 他の部品と組み合せて使用する場合の留意点 | ||||||||
| 修理可能期間 | ||||||||
| 対象疾患または活動レベル | ||||||||
| 販売形態 | ||||||||
| 重要なお知らせ | ||||||||
| パンフレット | ||||||||
| 取扱説明書 | ||||||||
| お問い合せ窓口 | OSSUR JAPAN 合同会社 東京都江東区亀戸2-27-7 FORECAST亀戸8F TEL: 03 - 5609 - 7797 https://www.ossur.com/ja-jp/ |
|---|
