使用部品	オズール 172818
価格	458,700 円

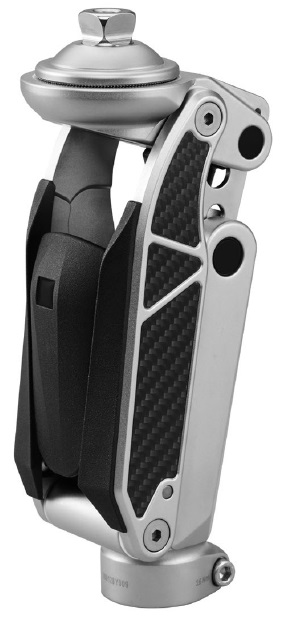

通知内容	PASO　四軸空圧膝継手（自動空圧調整機構付）

義肢・装具等	骨格構造義肢同じ種目で検索
区分	義足用部品同じ区分で検索
名称	1: 膝継手同じ名称で検索	2:
型式	1: Ｃ　多軸膝同じ型式で検索	2: １　遊動式　空圧
完成用部品コード	10099-210088
分類コード	B06-0600-0903同じ分類で検索

メーカー又は輸入事業者等	OSSUR JAPAN 合同会社

詳細情報

部品構造図

組立・加工・取付例

対象

大腿切断、膝関節離断者。様々な歩行スピードで歩行することのできる中～高活動の使用者。

構造

多軸リンク機構を採用した、大腿切断、膝離断者用膝継手。空圧制御を採用し、遊脚期の屈曲、伸展は歩行速度に合わせて自動的に調整される。近位部の接続アタッチメントは4種類（オスピラミッド、ループアダプタ、3羽ソケットアダプタ、IKFアダプタ）から選択可能である。

機能（効果）

1．近位接続アタッチメントから膝軸までの構造的高さが低く、長断端、膝離断でも使用しやすい。

2．幾何学的安定性があり、立脚期での安定性が高い。

3. 多軸リンク機構を採用しており、遊脚期のクリアランスが増加。

4．空圧制御により、使用者の歩行速度に追随しながら安全に歩行ができる。

5. 近位接続アタッチメントは4種類の中から選択でき、組み立てやすい。

6. 最大150°の膝屈曲可動域をもち、運動の自由度が高い。

材質

アルミニウム、カーボン（本体）

寸法

膝継手本体高さ： 190mm／幅：60mm

全高：215mm（オスピラミッドアダプタ使用時）

全高：207mm（ループアダプタ使用時）

全高：205mm（3羽ソケットアダプタ使用時）

全高：230mm（IKFアダプタ使用時）

重量

0.968kg（膝継手本体）

1.050kg（オスピラミッドアダプタ使用時）

1.065kg（ループアダプタ使用時）

1.145kg（3羽ソケットアダプタ使用時）

1.180kg（IKFアダプタ使用時）

保証期間

24ヶ月

組立・加工・取付方法

1. 近位部の組み立ては、使用する接続アタッチメントにより異なる。

　オスピラミッド及びIKFアダプタの場合には、ピラミッドアダプタをソケットを取り付ける。ループアダプタの場合には、ソケットを樹脂注型する際に、ループアダプタも組み込んで注型する。3羽ソケットアダプタはソケットに直接取り付ける。

2. 足部にパイロンを立て遠位部チューブクランプに取り付ける。

3. 膝軸から測り、膝継手の高さを設定する。

4. アライメントを設定する。

調整方法等

[軸機構の調整]

・交換可能なウェッジを使用することにより、立脚期から遊脚期に移行するタイミングを調整できる。ウェッジを取り付けるとタイミングがより早くなる。

[遊脚期制御の調整]

・歩行速度に追随し、自動的に抵抗が変わるので調節の必要はない。

適応体重と適応身長

適応体重　：136kgまで

活動レベル：中～高活動者向け

使用条件（場所）

特に制限なし

必ずセットにして使用しなければならない部品

1.	メーカー名（略称）：	型番：
1.	部品名称：	完成用部品コード：

注意・禁忌事項

特になし
