更新日：2025/03
| 使用部品 | オズール 172112 |
|---|---|
| 価格 | 271,400 円 |
| 通知内容 | OFM1 四軸膝継手（ロック切替機構付） |
| 義肢・装具等 | 骨格構造義肢同じ種目で検索 | |
|---|---|---|
| 区分 | 義足用部品同じ区分で検索 | |
| 名称 | 1: 膝継手同じ名称で検索 | 2: |
| 型式 | 1: Ｃ 多軸膝同じ型式で検索 | 2: １ 遊動式 スプリングその他 |
| 完成用部品コード | 10099-210093 | |
| 分類コード | B06-0600-0915同じ分類で検索 | |
| メーカー又は輸入事業者等 | OSSUR JAPAN 合同会社 |
|---|

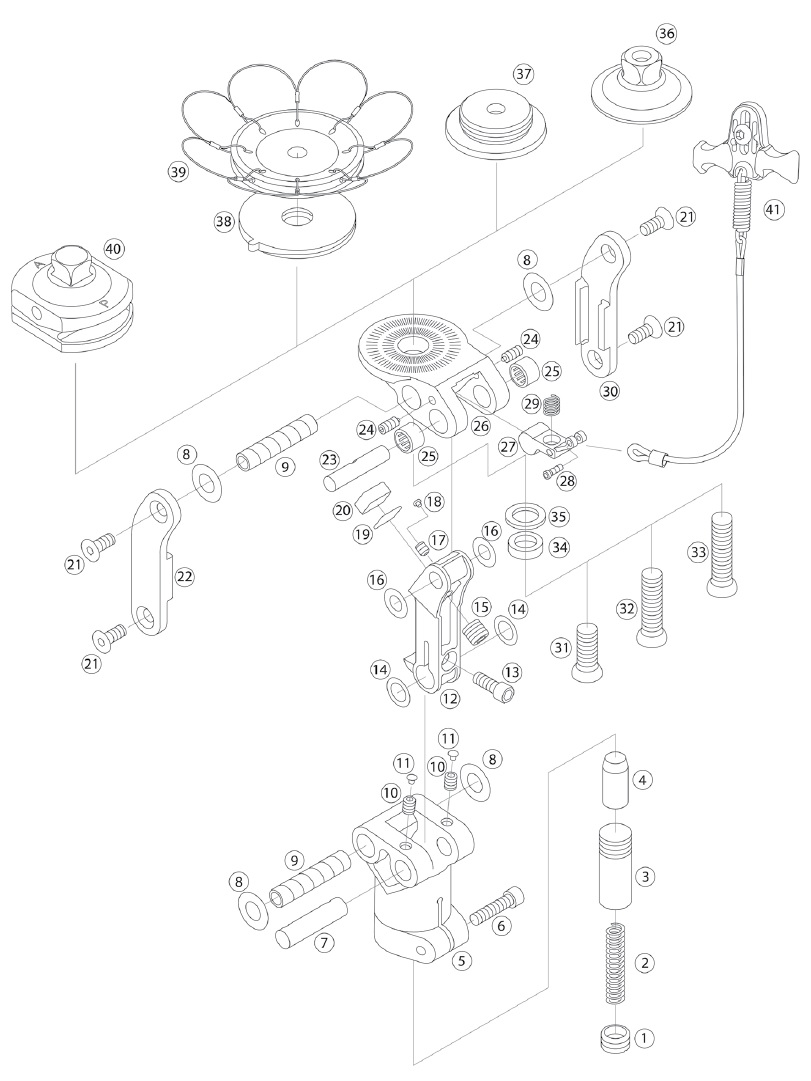

| 部品構造図 |
|
組立・加工・取付例 |
|
|||||
|---|---|---|---|---|---|---|---|---|
| 対象 | 股関節離断、大腿切断、膝関節離断 | |||||||
| 構造 | 立位時等にロックすることが可能な機構を備えた多軸膝継手。4種のソケット接続アダプタを選択することができ、様々な切断レベルのユーザーに対応。遠位は30mmパイロンを差込み締付する構造となっている。150°の高い膝屈曲角度を持つ。 | |||||||
| 機能（効果） | 新規切断者や活動度が低い使用者等に適した、高い安全性を提供します。ロック機能は初期の立位訓練、歩行訓練において、高い安全性を発揮します。 地面とのクリアランスを多く確保するようにデザインされ、より自信をもった歩行を促します。 |
|||||||
| 材質 | アルミニウム、カーボン | |||||||
| 寸法 | 全高：159mm（ピラミッド使用時） 全高：174mm（IKFピラミッドアダプタ使用時） 全高：151mm（ループアダプタ使用時） 全高：151mm（３枚羽アダプタ使用時） |
|||||||
| 重量 | 0.640kg（ピラミッド使用時） 0.770kg（IKFアダプタ使用時） 0.650kg（ループアダプタ使用時） 0.735kg（４枚羽アダプタ使用時） |
|||||||
| 保証期間 | 24ヶ月 | |||||||
| 組立・加工・取付方法 | 1. 近位部の組立 (1)ピラミッド・IKF：中央ネジにロックタイトを塗布して35NmでOHP3本体に締付固定し、ソケットを取り付ける。IKFにおいては体重および活動度に合わせた硬さのバンパーを選定し組込む。 (2)ループ・３枚羽：アダプタをラミネーションでソケットに埋め込み、中央ネジにロックタイトを塗布して35NmでOHP3本体に締付固定する。 2. 足部にパイロンを立て遠位部チューブクランプに取り付ける。 3. 義足長を設定する。 膝軸から測り、膝継手の高さを設定する。 4. アライメントを設定する。 |
|||||||
| 調整方法等 | 伸展補助バネと軸摩擦をドライバーおよび5mm六角レンチで調整し、遊脚期における伸展の大きさと速度を調整する。 | |||||||
| 適応体重と適応身長 | 適応体重 ：136kgまで 活動レベル：低〜中活動 |
|||||||
| 使用条件（場所） | 特に制限なし | |||||||
| 必ずセットにして使用しなければならない部品 |
|
|||||||
| 注意・禁忌事項 | 特になし | |||||||
| 特徴 | ||||||||
| その他の画像 | ||||||||
| 部品動画 | ||||||||
| 類似する部品 | ||||||||
| 以前のモデル | ||||||||
| 当該部品の上位モデル | ||||||||
| 当該部品の下位モデル | ||||||||
| 他の部品と組み合せて使用する場合の留意点 | ||||||||
| 修理可能期間 | ||||||||
| 対象疾患または活動レベル | ||||||||
| 販売形態 | ||||||||
| 重要なお知らせ | ||||||||
| パンフレット | ||||||||
| 取扱説明書 | ||||||||
| お問い合せ窓口 | OSSUR JAPAN 合同会社 東京都江東区亀戸2-27-7 FORECAST亀戸8F TEL: 03 - 5609 - 7797 https://www.ossur.com/ja-jp/ |
|---|
