更新日：2025/03
| 使用部品 | オズール L-273000 |
|---|---|
| 価格 | 13,600 円 |
| 通知内容 | Icelock 211 ステンレスピラミッド 273 |
| 義肢・装具等 | 骨格構造義肢同じ種目で検索 | |
|---|---|---|
| 区分 | 義足用部品同じ区分で検索 | |
| 名称 | 1: 義足調整用部品同じ名称で検索 | 2: コネクタ |
| 型式 | 1: | 2: ソケットアダプタ・ピラミッド |
| 完成用部品コード | 10099-210102 | |
| 分類コード | B06-1206-0003同じ分類で検索 | |
| メーカー又は輸入事業者等 | OSSUR JAPAN 合同会社 |
|---|

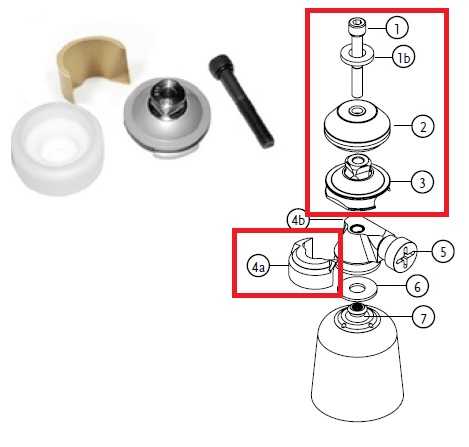

| 部品構造図 |
|
組立・加工・取付例 |
|
|||||
|---|---|---|---|---|---|---|---|---|
| 対象 | 下腿切断者 | |||||||
| 構造 | ステンレス製のソケット注型用ピラミッド。近位はソケット形状に沿う半円形。遠位は接続用オスピラミッドとなっている。 ピラミッドキャップ、プラスチックワッシャー、ピラミッドボルトが付属する。 |
|||||||
| 機能（効果） | ソケット内に注型し、ソケットと構造部品を堅牢に接続する。 | |||||||
| 材質 | ステンレス | |||||||
| 寸法 | 構造的高さ：８mm 外径：φ48mm |
|||||||
| 重量 | 64g | |||||||
| 保証期間 | 24ヶ月 | |||||||
| 組立・加工・取付方法 | 製作時にIceLockクラッチ211(L-211000)を併用またはパテを用いてソケットに配置する。IceLockクラッチ使用の場合、陽性モデルの遠位端を平らにし、ダミーを付属ダミー取付用釘または両面テープで取付ける。PVAバッグを被せ、ダミーの首部分を紐で縛る。ロック本体をダミー上に置き、さらにピラミッドをロック本体の遠位に置く。ピラミッドキャップとワッシャーをピラミッドに嵌め、ピラミッドボルトで固定。粘土をボルト穴、ダミーネジ溝に詰め、石造材をロック本体やピラミッドキャップの溝位置で縛る。PVAバッグを被せ、樹脂注型する。樹脂硬化後、先端を削りピラミッドボルトおよびダミーネジを外し、ピラミッドキャップを外して陽性モデルからソケットを取出し、最後にクラッチ機構を取付ける。 パテを用いてソケットに配置する場合も専用ダミーを被せ、注型時にピラミッド部およびアダプタ〜ソケット間に樹脂が混入しないようにする。 |
|||||||
| 調整方法等 | 組立後調整不可 | |||||||
| 適応体重と適応身長 | 適応体重 ：100kgまで 活動レベル：制限なし |
|||||||
| 使用条件（場所） | 特に制限なし | |||||||
| 必ずセットにして使用しなければならない部品 |
|
|||||||
| 注意・禁忌事項 | 特になし | |||||||
| 特徴 | ||||||||
| その他の画像 | ||||||||
| 部品動画 | ||||||||
| 類似する部品 | ||||||||
| 以前のモデル | ||||||||
| 当該部品の上位モデル | ||||||||
| 当該部品の下位モデル | ||||||||
| 他の部品と組み合せて使用する場合の留意点 | ||||||||
| 修理可能期間 | ||||||||
| 対象疾患または活動レベル | ||||||||
| 販売形態 | ||||||||
| 重要なお知らせ | ||||||||
| パンフレット | ||||||||
| 取扱説明書 | ||||||||
| お問い合せ窓口 | OSSUR JAPAN 合同会社 東京都江東区亀戸2-27-7 FORECAST亀戸8F TEL: 03 - 5609 - 7797 https://www.ossur.com/ja-jp/ |
|---|
