更新日：2025/03
| 使用部品 | オズール L-180001 |
|---|---|
| 価格 | 24,700 円 |
| 通知内容 | Icelock 100 注型キット |
| 義肢・装具等 | 骨格構造義肢同じ種目で検索 | |
|---|---|---|
| 区分 | 義足用部品同じ区分で検索 | |
| 名称 | 1: 義足調整用部品同じ名称で検索 | 2: コネクタ |
| 型式 | 1: | 2: その他 |
| 完成用部品コード | 10099-210145 | |
| 分類コード | B06-1206-0039同じ分類で検索 | |
| メーカー又は輸入事業者等 | OSSUR JAPAN 合同会社 |
|---|
| 部品構造図 |
|

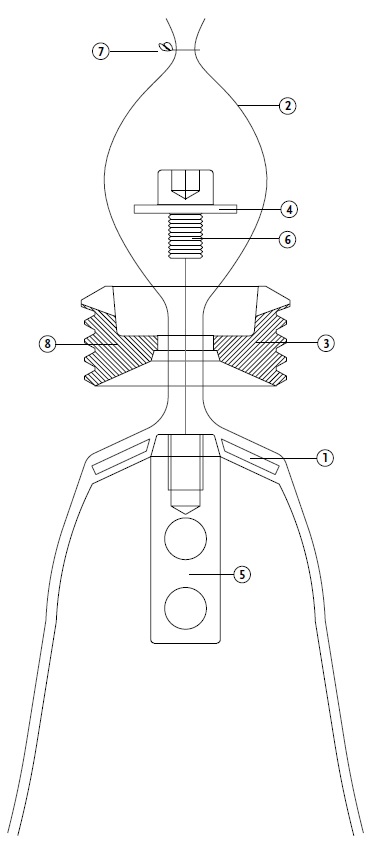

組立・加工・取付例 |
|
|||||
|---|---|---|---|---|---|---|---|---|
| 対象 | 股関節離断、大腿切断、膝関節離断、下腿切断者 | |||||||
| 構造 | ディスタルスペースパット、パック、SmartCast Tool、専用ボルトおよびワッシャ からなる。 | |||||||
| 機能（効果） | ラチェットロック機構（Icelock100シリーズ）を使用するライナーを使用することが可能となる。 | |||||||
| 材質 | ステンレス | |||||||
| 寸法 | 構造的高さ：22mm | |||||||
| 重量 | 99g | |||||||
| 保証期間 | 12ヶ月 | |||||||
| 組立・加工・取付方法 | ディスタルスペースパットを石膏モデルの大きさに合わせてトリミングしてセットした後、PVAバッグを被せる。 パックのネジ穴を粘土で埋める。 パックを石膏モデルの先端に置き、 PVAバッグをセンターホールに通す。 PVAバッグの中で、パックを SmartCast Tool、ボルト、ワッシャーで固定する。 PVAバッグの結び目をゆるめて中の空気を逃がす。 パックを粘土で埋めて密封する。 積層材をかぶせ、一層目の積層材を溝の上で紐で縛り。二層目の積層材は断端部に近いところで縛る。 PVAバックをもう一枚被せ、アルミニウムリングをその中に入れておく。 パックの周辺に浸透するように樹脂を注型する。 アルミニウムリングをパックの上に重なるょう下へ引き下ろす。 ラミネーション作業をチェックし、硬化させる。 石膏モデルからボルトとソケットを取り外し、エッジを削り、滑らかにする。 ロック機構（L-12500 ICELOCK125 ラチェットステンレスピラミッド）を接続する。 |
|||||||
| 調整方法等 | 組立後調整不可 | |||||||
| 適応体重と適応身長 | 適応体重 ：120kgまで 活動レベル：低〜高活動度 |
|||||||
| 使用条件（場所） | 特に制限なし | |||||||
| 必ずセットにして使用しなければならない部品 |
|
|||||||
| 注意・禁忌事項 | 特になし | |||||||
| 特徴 | ||||||||
| その他の画像 | ||||||||
| 部品動画 | ||||||||
| 類似する部品 | ||||||||
| 以前のモデル | ||||||||
| 当該部品の上位モデル | ||||||||
| 当該部品の下位モデル | ||||||||
| 他の部品と組み合せて使用する場合の留意点 | ||||||||
| 修理可能期間 | ||||||||
| 対象疾患または活動レベル | ||||||||
| 販売形態 | ||||||||
| 重要なお知らせ | ||||||||
| パンフレット | ||||||||
| 取扱説明書 | ||||||||
| お問い合せ窓口 | OSSUR JAPAN 合同会社 東京都江東区亀戸2-27-7 FORECAST亀戸8F TEL: 03 - 5609 - 7797 https://www.ossur.com/ja-jp/ |
|---|
