更新日：2025/03
| 使用部品 | オズール AJ-114040 |
|---|---|
| 価格 | 42,900 円 |
| 通知内容 | 小児用 4羽ソケットアダプタ ステンレス |
| 義肢・装具等 | 骨格構造義肢同じ種目で検索 | |
|---|---|---|
| 区分 | 義足用部品同じ区分で検索 | |
| 名称 | 1: 義足調整用部品同じ名称で検索 | 2: コネクタ |
| 型式 | 1: | 2: 小児用 |
| 完成用部品コード | 10099-210147 | |
| 分類コード | B06-1206-0042同じ分類で検索 | |
| メーカー又は輸入事業者等 | OSSUR JAPAN 合同会社 |
|---|

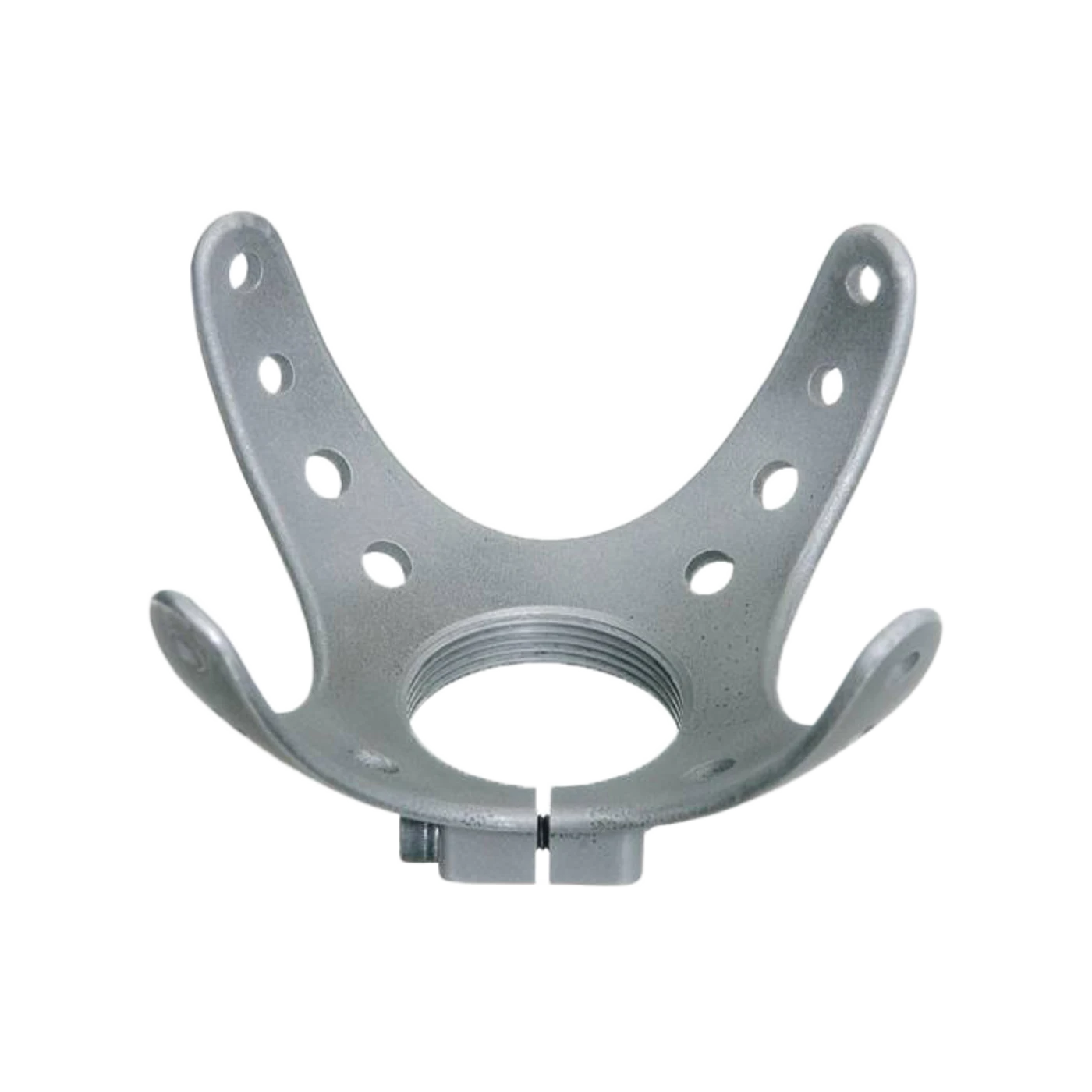

| 部品構造図 |
|
組立・加工・取付例 |
|
|||||
|---|---|---|---|---|---|---|---|---|
| 対象 | 小児の股関節離断、大腿切断、膝関節離断、下腿切断者 | |||||||
| 構造 | 近位にソケットに沿わせる羽を４枚配し、遠位部にピラミッド等の構造部品取付用のメスネジを持つ。 | |||||||
| 機能（効果） | ソケットと構造部品の強固な接続が得られる。回旋調整が可能。 | |||||||
| 材質 | ステンレス | |||||||
| 寸法 | 構造的高さ：9.5mm | |||||||
| 重量 | 79g | |||||||
| 保証期間 | 24ヶ月 | |||||||
| 組立・加工・取付方法 | 陽性モデルにPVAバッグ、ストッキネット(２層)を被せる。50mm幅カーボンテープ１層を陽性モデルAP/ML方向に被せる。本製品の羽部分をソケット形状に合うように曲げ加工し、アライメントおよび回旋角度を合わせて陽性モデル遠位部に取付ける。樹脂注型用キャップを遠位のネジへ取付ける。締付ボルトおよびハウジングに樹脂が入らないように粘土を詰める。50mmカーボンテープをアダプタの溝に貼付けAP/ML方向に位置づける。積層材の処理を行い、ストッキネットを２層被せる。アクリル樹脂により樹脂注型する。 遠位にアダプタをねじ込み、締付ネジに指定ロックタイト塗布し、指定トルク値にて締付固定する。 |
|||||||
| 調整方法等 | 組立後調整不可 | |||||||
| 適応体重と適応身長 | 適応体重 ：45kg | |||||||
| 使用条件（場所） | 特に制限なし | |||||||
| 必ずセットにして使用しなければならない部品 |
|
|||||||
| 注意・禁忌事項 | 特になし | |||||||
| 特徴 | ||||||||
| その他の画像 | ||||||||
| 部品動画 | ||||||||
| 類似する部品 | ||||||||
| 以前のモデル | ||||||||
| 当該部品の上位モデル | ||||||||
| 当該部品の下位モデル | ||||||||
| 他の部品と組み合せて使用する場合の留意点 | ||||||||
| 修理可能期間 | ||||||||
| 対象疾患または活動レベル | ||||||||
| 販売形態 | ||||||||
| 重要なお知らせ | ||||||||
| パンフレット | ||||||||
| 取扱説明書 | ||||||||
| お問い合せ窓口 | OSSUR JAPAN 合同会社 東京都江東区亀戸2-27-7 FORECAST亀戸8F TEL: 03 - 5609 - 7797 https://www.ossur.com/ja-jp/ |
|---|
