更新日：2025/03
| 使用部品 | オズール AJ-342100 |
|---|---|
| 価格 | 18,100 円 |

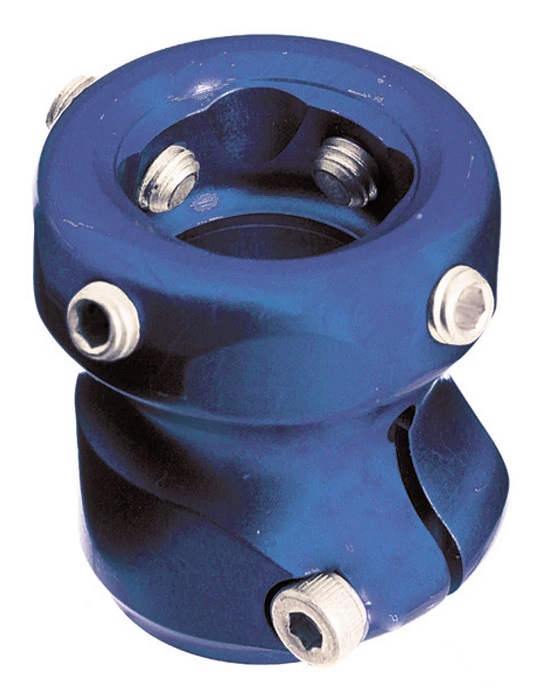

| 通知内容 | 小児用 メスピラミッド付チューブクランプ アルミ |
| 義肢・装具等 | 骨格構造義肢同じ種目で検索 | |
|---|---|---|
| 区分 | 義足用部品同じ区分で検索 | |
| 名称 | 1: 義足調整用部品同じ名称で検索 | 2: クランプアダプタ |
| 型式 | 1: | 2: 小児用 |
| 完成用部品コード | 10099-210178 | |
| 分類コード | B06-1212-0027同じ分類で検索 | |
| メーカー又は輸入事業者等 | OSSUR JAPAN 合同会社 |
|---|
| 部品構造図 |
|
組立・加工・取付例 |
|
|||||
|---|---|---|---|---|---|---|---|---|
| 対象 | 小児の股関節離断、大腿切断、膝関節離断、下腿切断者 | |||||||
| 構造 | 近位がメスピラミッドアダプタ、遠位がφ22チューブクランプとなっている、いわゆるチューブクランプアダプタである。 | |||||||
| 機能（効果） | 義足の組立において標準的に用いられるクランプアダプタである。アルミ製であるが体重45kgまでの使用者に対応しており、メスピラミッド部も著しく肉厚ではないため十分なアライメント角度調節幅を持つ。堅牢な接続固定が得られ、足部の上に立てるパイロンチューブを接続する構造物として荷重を支持する。 | |||||||
| 材質 | アルミニウム | |||||||
| 寸法 | 構造的高さ：14mm | |||||||
| 重量 | 48g | |||||||
| 保証期間 | 24ヶ月 | |||||||
| 組立・加工・取付方法 | 足部、膝継手等にメスピラミッドアダプタを接続し、ピラミッド調節ネジに指定ロックタイト塗布し、指定トルク値にて締付固定する。 チューブクランプにはパイロンチューブを接続し、クランプ締付け固定ネジに指定ロックタイト塗布し、指定トルク値にて締付固定する。 |
|||||||
| 調整方法等 | メスピラミッドアダプタのピラミッド調節ネジでアライメント、クランプ部で回旋角度の調整が可能である。義足長は取付けるパイロンチューブによって調整する。 | |||||||
| 適応体重と適応身長 | 適応体重 ：45kgまで 活動レベル：低〜高活動 |
|||||||
| 使用条件（場所） | 特に制限なし | |||||||
| 必ずセットにして使用しなければならない部品 |
|
|||||||
| 注意・禁忌事項 | 特になし | |||||||
| 特徴 | ||||||||
| その他の画像 | ||||||||
| 部品動画 | ||||||||
| 類似する部品 | ||||||||
| 以前のモデル | ||||||||
| 当該部品の上位モデル | ||||||||
| 当該部品の下位モデル | ||||||||
| 他の部品と組み合せて使用する場合の留意点 | ||||||||
| 修理可能期間 | ||||||||
| 対象疾患または活動レベル | ||||||||
| 販売形態 | ||||||||
| 重要なお知らせ | ||||||||
| パンフレット | ||||||||
| 取扱説明書 | ||||||||
| お問い合せ窓口 | OSSUR JAPAN 合同会社 東京都江東区亀戸2-27-7 FORECAST亀戸8F TEL: 03 - 5609 - 7797 https://www.ossur.com/ja-jp/ |
|---|
