更新日：2025/03
| 使用部品 | オズール L-2143 |
|---|---|
| 価格 | 66,000 円 |
| 通知内容 | Icelock 214 クラッチ AK オフセット |
| 義肢・装具等 | 骨格構造義肢同じ種目で検索 | |
|---|---|---|
| 区分 | 義足用部品同じ区分で検索 | |
| 名称 | 1: その他同じ名称で検索 | 2: ライナーロックアダプタ |
| 型式 | 1: | 2: クラッチロック |
| 完成用部品コード | 10099-210240 | |
| 分類コード | B06-8939-0003同じ分類で検索 | |
| メーカー又は輸入事業者等 | OSSUR JAPAN 合同会社 |
|---|

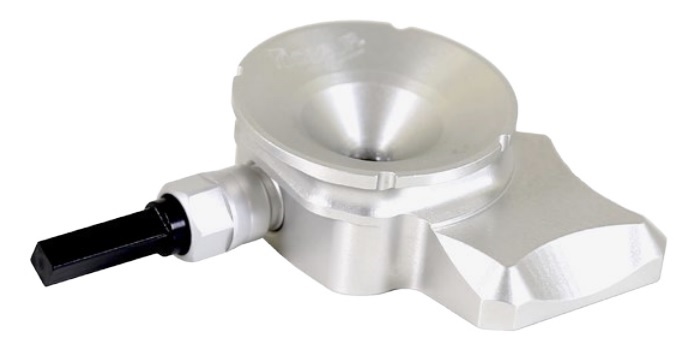

| 部品構造図 |
|
組立・加工・取付例 |
|
|||||
|---|---|---|---|---|---|---|---|---|
| 対象 | 大腿切断者。キャッチピンの位置とピラミッドのアライメントが独立しているため、断端の屈曲拘縮をもつ切断者に適している。 | |||||||
| 構造 | 30mm後方、20mm外側にオフセットしており、10度の屈曲角度が予めついている（リリースボタンの位置がオーダー時に選択可能（切断側（左・右）を選び、リリースボタンのくる側（内側・外側）を選択できる）。 シリコーンライナーについているキャッチピンを受け、ロックするロック部とピラミッドアダプタを取り付ける4穴アダプタからなる。通常は4穴アダプタの中心に直交してキャッチピンが通るようアライメントが設定されているが、本製品では、キャッチピンの位置と4穴アダプタの位置およびアライメントは独立している。 |
|||||||
| 機能（効果） | キャッチピンをロックする機能に関しては通常の製品と同様であるが、キャッチピンの位置と4穴アダプタの位置およびアライメントが独立している。このため、断端に屈曲拘縮を起こしている切断者にとって、初期屈曲角度を設定して義足のアライメントが組みやすく、また義足の装着も容易となる。 | |||||||
| 材質 | アルミニウム（本体） | |||||||
| 寸法 | ||||||||
| 重量 | 314g | |||||||
| 保証期間 | 12ヶ月 | |||||||
| 組立・加工・取付方法 | 陽性モデルにキャッチピンの位置とアライメントを設定し、その位置にダミーを取り付ける。ダミーの上からPVAバックをかぶせ、製品本体を設置し、キャッチピン、ロック解除ボタン、4穴アダプタのネジ穴にもダミーを取り付ける。その上からソケットの樹脂注型を行う。樹脂注型が終了した後に、ダミーを取り付けた位置をサンダーなどで削り、ダミーを取り外し、ロック解除ボタンや4穴ピラミッドアダプタなどを取り付ける。 | |||||||
| 調整方法等 | 本製品はキャッチピンを受け、ロックするロック部と4穴アダプタからなるため、本製品自体に調整方法はない。義足のアライメント調整等は取り付けたピラミッドアダプタなどで行う。 | |||||||
| 適応体重と適応身長 | 適応体重 ：136kgまで 活動レベル：低〜高活動者向け |
|||||||
| 使用条件（場所） | 特に制限なし | |||||||
| 必ずセットにして使用しなければならない部品 |
|
|||||||
| 注意・禁忌事項 | 特になし | |||||||
| 特徴 | ||||||||
| その他の画像 | ||||||||
| 部品動画 | ||||||||
| 類似する部品 | ||||||||
| 以前のモデル | ||||||||
| 当該部品の上位モデル | ||||||||
| 当該部品の下位モデル | ||||||||
| 他の部品と組み合せて使用する場合の留意点 | ||||||||
| 修理可能期間 | ||||||||
| 対象疾患または活動レベル | ||||||||
| 販売形態 | ||||||||
| 重要なお知らせ | ||||||||
| パンフレット | ||||||||
| 取扱説明書 | ||||||||
| お問い合せ窓口 | OSSUR JAPAN 合同会社 東京都江東区亀戸2-27-7 FORECAST亀戸8F TEL: 03 - 5609 - 7797 https://www.ossur.com/ja-jp/ |
|---|
