更新日：2025/05
| 使用部品 | オズール A-244320 |
|---|---|
| 価格 | 30,500 円 |
| 通知内容 | 4穴メスピラミッド 回旋式 ステンレス |
| 義肢・装具等 | 骨格構造義肢同じ種目で検索 | |
|---|---|---|
| 区分 | 義足用部品同じ区分で検索 | |
| 名称 | 1: 義足調整用部品同じ名称で検索 | 2: コネクタ |
| 型式 | 1: | 2: 四穴・ピラミッド（メス） |
| 完成用部品コード | 10099-220003 | |
| 分類コード | B06-1206-0018同じ分類で検索 | |
| メーカー又は輸入事業者等 | OSSUR JAPAN 合同会社 |
|---|

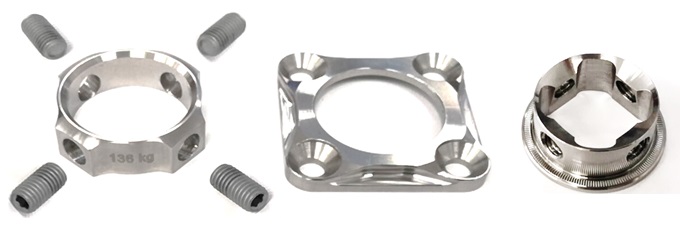

| 部品構造図 |
|
組立・加工・取付例 |
|
|||||
|---|---|---|---|---|---|---|---|---|
| 対象 | 片側骨盤切除、股関節離断、大腿切断、膝関節離断および下腿切断 | |||||||
| 構造 | メスピラミッド部と取付部および固定ネジ４本からなり、組合わせて取付部をネジにて義足部品に締結させることにより、ピラミッド部の回旋角度を調整し、固定することができる。 メスピラミッド部と取付部それぞれに回旋調整のノッチ加工が施されている。 |
|||||||
| 機能（効果） | 細かなノッチの回旋調整機構により、ソケット等の義足部品を分解することなく、水平面における内外旋の角度を調整することが可能となる。 | |||||||
| 材質 | ステンレス | |||||||
| 寸法 | 高さ 19mm、幅 50mm、奥行 50mm | |||||||
| 重量 | 約115g（除 取付けねじ） 約125g（含 取付けねじ） |
|||||||
| 保証期間 | 24ヶ月 | |||||||
| 組立・加工・取付方法 | メスピラミッド部を取付部の中心部に挿入し、回旋角度を決定した後、取付部をネジにて義足部品に締結させる。取付部を十分に締め付けることでメスピラミッド部と取付部の回旋調整のノッチ加工がかみあい、ピラミッド部の回旋角度が固定される。 | |||||||
| 調整方法等 | 取付部のネジを緩め、義足部品との間に隙間をもたせることで、メスピラミッド部と取付部の回旋調整のノッチ加工のかみあいを緩め、ピラミッド部の角度を回旋調整することが可能である。 | |||||||
| 適応体重と適応身長 | 適応体重 ：136kgまで 活動レベル：制限なし |
|||||||
| 使用条件（場所） | ピラミッドの固定ネジ(M8)を15Nmのトルクで締め付け、ロックタイトで固定すること。 | |||||||
| 必ずセットにして使用しなければならない部品 |
|
|||||||
| 注意・禁忌事項 | 特になし | |||||||
| 特徴 | ||||||||
| その他の画像 | ||||||||
| 部品動画 | ||||||||
| 類似する部品 |
|
|||||||
| 以前のモデル | ||||||||
| 当該部品の上位モデル | ||||||||
| 当該部品の下位モデル | ||||||||
| 他の部品と組み合せて使用する場合の留意点 | ||||||||
| 修理可能期間 | ||||||||
| 対象疾患または活動レベル | ||||||||
| 販売形態 | ||||||||
| 重要なお知らせ | ||||||||
| パンフレット | ||||||||
| 取扱説明書 | ||||||||
| お問い合せ窓口 | OSSUR JAPAN 合同会社 東京都江東区亀戸2-27-7 FORECAST亀戸8F TEL: 03 - 5609 - 7797 https://www.ossur.com/ja-jp/ |
|---|
