更新日：2025/05
| 使用部品 | オズール M-1003 |
|---|---|
| 価格 | 102,800 円 |
| 通知内容 | ダイレクトソケット専用ラージコネクタ（ガラス繊維積層材付） |
| 義肢・装具等 | 骨格構造義肢同じ種目で検索 | |
|---|---|---|
| 区分 | 義足用部品同じ区分で検索 | |
| 名称 | 1: その他同じ名称で検索 | 2: ソケット |
| 型式 | 1: | 2: |
| 完成用部品コード | 10099-230010 | |
| 分類コード | B06-8931-0000同じ分類で検索 | |
| メーカー又は輸入事業者等 | OSSUR JAPAN 合同会社 |
|---|

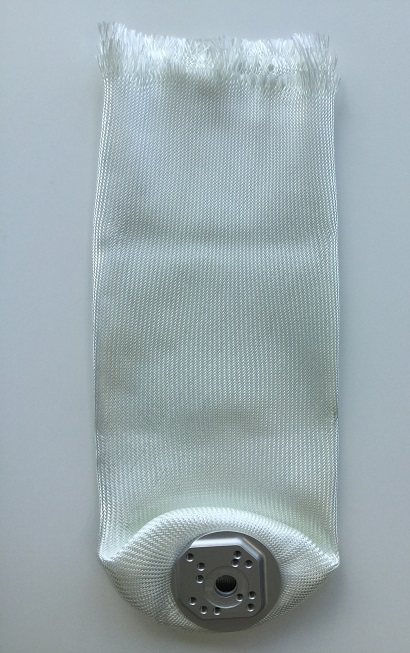

| 部品構造図 |
|

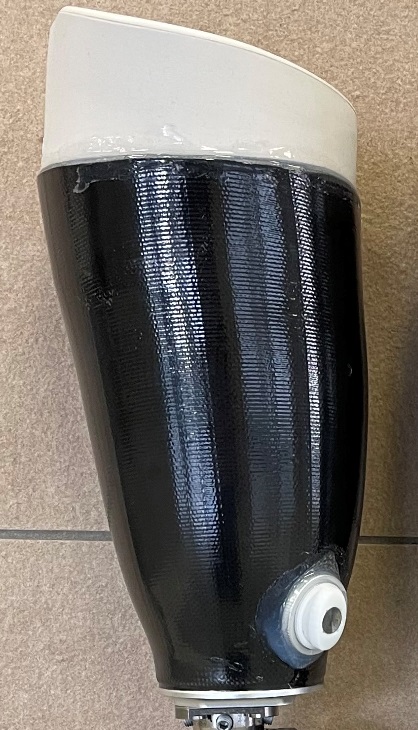

組立・加工・取付例 |
|
|||||
|---|---|---|---|---|---|---|---|---|
| 対象 | 大腿切断、膝関節離断、下腿切断者 | |||||||
| 構造 | ライナーロックアダプタや四穴ピラミッドアダプタを取り付けることが可能なコネクタ。６層のガラス繊維製ソケット用ファイバーブレードが固定されており、ラミネーションすることで一体型のソケットが製作可能。 | |||||||
| 機能（効果） | 1. シリコンライナー、アイスキャストポンプ等を使用し、所定の手順で製作することにより、陽性モデルを介さずに断端に対して直接ソケット注型が可能。 2. アイスキャストポンプの圧力を適切に管理し、遠位コネクタに接続するパーツを正しく選択することにより、ピン式、クッション式、シールイン式など様々なライナータイプ、懸垂方式を選択し、使用することが可能である。 3. 高強度の繊維を使用しており、166kgまでの荷重に耐える。 4. ラージサイズのため接続するアダプタのオフセットが可能。 |
|||||||
| 材質 | アルミニウム合金（四穴コネクタ）、ガラス繊維（ファイバー部分） | |||||||
| 寸法 | コネクタ部 外径：85mm ファイバーブレード全長：約400mm |
|||||||
| 重量 | 約660g | |||||||
| 保証期間 | なし | |||||||
| 組立・加工・取付方法 | 断端に適切なサイズのライナーを装着し、別売のシリコン隔離シート、キャップを被せる。次に本製品を装着し、遠位アタッチメントツールで固定する。さらにファイバーブレードの上からもう一枚、シリコン隔離シートを被せ、テーピングリングの上でテープ止めする。ノズルを取り付け、樹脂カートリッジから樹脂を注入したらファイバーブレードに樹脂を均一に行きわたらせて注型し、アイスキャストポンプを取り付けて加圧する。樹脂が硬化したら取り外す。 | |||||||
| 調整方法等 | ソケットの高さは、使用者の必要性にしたがってトリミングする。当該部品にアライメント調節機構はない。義足アライメントは遠位に取り付ける四穴ピラミッドアダプタやチューブクランプアダプタ等によって調整する。 | |||||||
| 適応体重と適応身長 | 適応体重 ：166kgまで 活動レベル：低活動〜高活動度 |
|||||||
| 使用条件（場所） | 特に制限なし | |||||||
| 必ずセットにして使用しなければならない部品 |
|
|||||||
| 注意・禁忌事項 | 特になし | |||||||
| 特徴 | ||||||||
| その他の画像 |
|
|||||||
| 部品動画 | ||||||||
| 類似する部品 |
|
|||||||
| 以前のモデル | ||||||||
| 当該部品の上位モデル | ||||||||
| 当該部品の下位モデル | ||||||||
| 他の部品と組み合せて使用する場合の留意点 | ||||||||
| 修理可能期間 | ||||||||
| 対象疾患または活動レベル | ||||||||
| 販売形態 | ||||||||
| 重要なお知らせ | ||||||||
| パンフレット | ||||||||
| 取扱説明書 | ||||||||
| お問い合せ窓口 | OSSUR JAPAN 合同会社 東京都江東区亀戸2-27-7 FORECAST亀戸8F TEL: 03 - 5609 - 7797 https://www.ossur.com/ja-jp/ |
|---|
