使用部品	オットーボック 17B203
価格	312,800 円
通知内容	E-MAG アクティブ

義肢・装具等	装具同じ種目で検索
区分	下肢装具同じ区分で検索
名称	1: 膝継手同じ名称で検索	2:
型式	1: Ｈ　コンピュータ制御同じ型式で検索	2:
完成用部品コード	10011-240001
分類コード	C03-0600-2400同じ分類で検索

メーカー又は輸入事業者等	オットーボック・ジャパン（株）

詳細情報

部品構造図

組立・加工・取付例

対象

ポリオ、片麻痺、対麻痺など膝関節固定長下肢装具を必要とする疾患

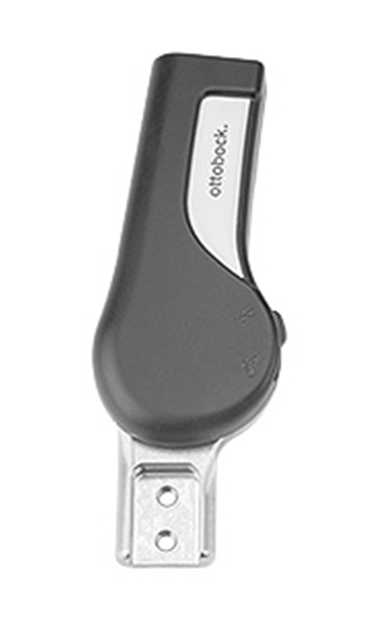

構造

歩行周期に合わせてロック・ロック解除を電子制御機器により行う膝継手（立脚期制御）。
モード変更のためのつまみが付いており、通常の歩行モードか、完全フリーの自転車モードが選択できる。上下に支柱が接続する。

機能（効果）

コントローラーとバッテリーと接続する必要がある。立脚終期をコントローラー内のセンサーが検知すると、電磁石の作用によりウェッジを上昇させロック解除を行う。立脚期はロックがかかっているが、遊脚期にはロック解除
となるため、膝を曲げて歩行できるようになる。

材質

ステンレス、プラスチック、コイルなど。

寸法

縦約130.6mmx横約45.2mmx厚さ約27.6mm

重量

334ｇ

保証期間

1年（当社規定による）

組立・加工・取付方法

必ず専用のダミー、支柱と共にラミネーションし、ラミネーション後にダミーを外し本体を取り付ける。コントローラーケース、バッテリーケースを取り付けるためとそれぞれを接続するケーブルの保護のため、カバーを製作する必要がある。

調整方法等

歩行周期中の立脚終期を見極めるため、キャリブレーションを行う必要がある。オートキャリブレーションボタンを意味するAをボールペンなどで5秒以上押す。ユーザーに足を1歩前に出してもらい上の青いボタンを1回押す。今度はユーザーに足を後方に出してもらい下の青いボタンを1回押す。それぞれの工程の完了を光と音でお知らせする。ユーザーが5歩前後歩行して完了の音が鳴ればキャリブレーションは完了。

適応体重と適応身長

片側膝継手仕様で85kgまで。85kgから100kgは17B206 E-MAGアクティブ内側
用膝継手を併用することで使用可能。日常生活活動レベル。

使用条件（場所）

激しい煙、ほこり、機械的振動、衝撃、高温などの環境にさらさない。

必ずセットにして使用しなければならない部品

1.	メーカー名（略称）：	型番：
1.	部品名称：	完成用部品コード：

注意・禁忌事項

下肢装具の膝継手の用法・目的以外で用いないこと。

特徴

センサーが遊脚期直前を読み取り、自動でロックを解除するので、遊脚期で膝を曲げて歩行することができる。

その他の画像

部品動画

類似する部品

メーカー名（略称）：: 　　　　型番：
完成用部品コード：

メーカー名（略称）：: 　　　　型番：
完成用部品コード：

メーカー名（略称）：: 　　　　型番：
完成用部品コード：

以前のモデル

当該部品の上位モデル

当該部品の下位モデル

他の部品と組み合せて使用する場合の留意点

オットーボック社製のパーツ・足継手を使用すること。

修理可能期間

当社規定・状況による

対象疾患または活動レベル

脊髄損傷やポリオなど。
麻痺肢を振り出すことができること。
日常生活活動レベル。
