更新日：2025/03

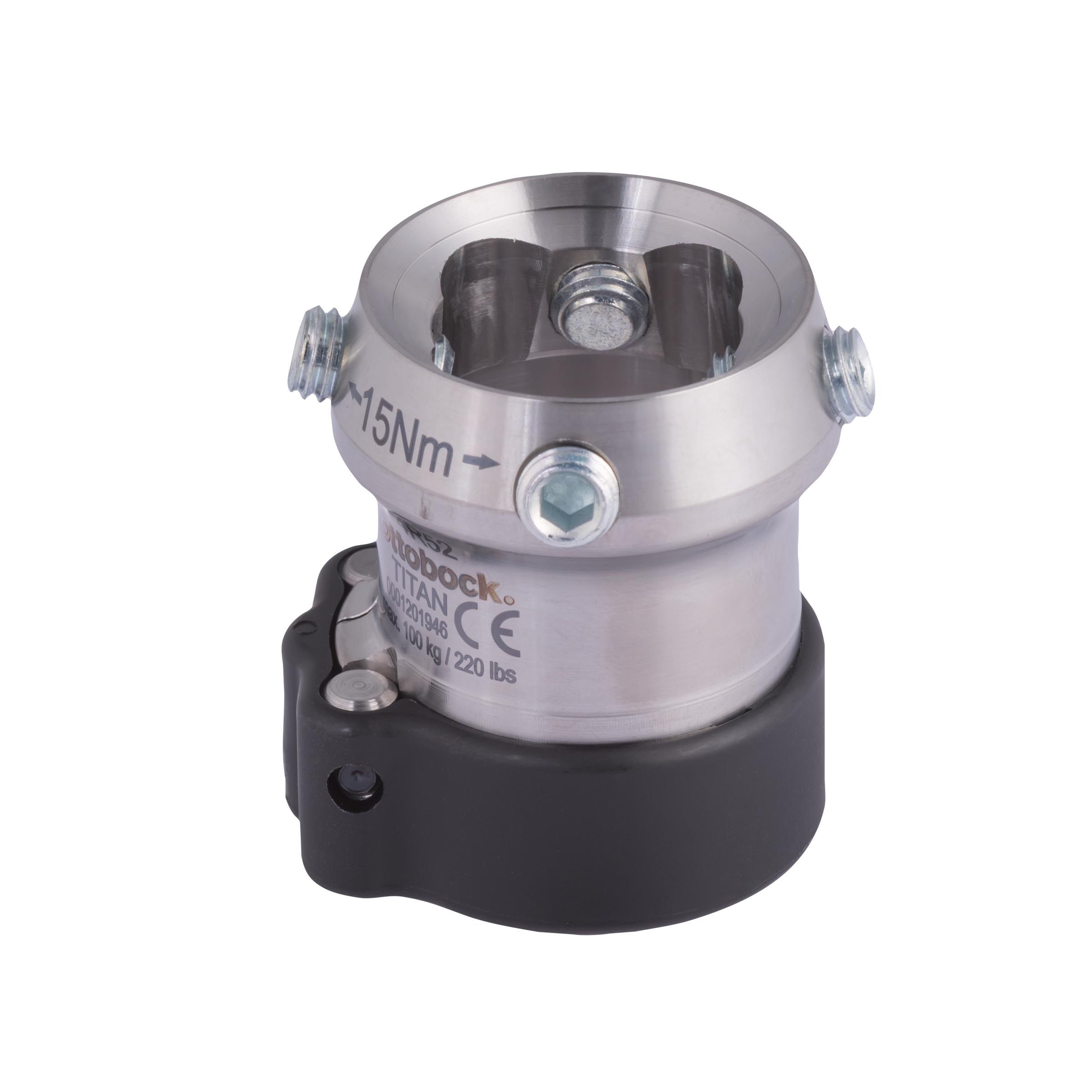

| 使用部品 | オットーボック 4R52=5 |
|---|---|
| 価格 | 36,900 円 |
| 通知内容 | チューブクランプアダプター チタン |
| 義肢・装具等 | 骨格構造義肢同じ種目で検索 | |
|---|---|---|
| 区分 | 義足用部品同じ区分で検索 | |
| 名称 | 1: 義足調整用部品同じ名称で検索 | 2: クランプアダプタ |
| 型式 | 1: | 2: Φ３０用ピラミッド（メス） |
| 完成用部品コード | 10011-240024 | |
| 分類コード | B06-1212-0006同じ分類で検索 | |
| メーカー又は輸入事業者等 | オットーボック・ジャパン（株） |
|---|
| 部品構造図 |
|
組立・加工・取付例 |
|
|||||
|---|---|---|---|---|---|---|---|---|
| 対象 | 下腿以上高位の下肢切断の義足装着者 | |||||||
| 構造 | 一方はピラミッドレシーバー、反対側は30mm径のクランプアダプター構造。 | |||||||
| 機能（効果） | 義足構成パーツの結合を的確に行う事が可能。4本のアライメント調整ネジを調整することにより、アライメントの調整が可能。 | |||||||
| 材質 | チタン、プラスチック | |||||||
| 寸法 | 構造高さ⇒約48mm | |||||||
| 重量 | 約75g | |||||||
| 保証期間 | 1年（当社規定による） | |||||||
| 組立・加工・取付方法 | ピラミッドレシーバーのアライメント調整ネジで、ピラミッド側に接続する。クランプアダプターの根元までチューブを差し込む。この時、切断面のバリによってチューブが根元まで挿入できない、および内部に傷がつく原因となるため、挿入するチューブの断面は必ず綺麗にバリ取りを行う事。完成時には、各ネジにロックタイトを塗布し、規定のトルク値で締める。 | |||||||
| 調整方法等 | ピラミッド調整ネジで義足のアライメント調整を行う。 | |||||||
| 適応体重と適応身長 | 耐荷重136kg | |||||||
| 使用条件（場所） | 激しい煙、ほこり、機械的振動、衝撃、高温などの環境にさらさない。決められた締付けトルク値を順守すること。 | |||||||
| 必ずセットにして使用しなければならない部品 |
|
|||||||
| 注意・禁忌事項 | 海水や塩水に濡れた場合は、真水で洗い流し、よく拭き乾かす事。 | |||||||
| 特徴 | ||||||||
| その他の画像 | ||||||||
| 部品動画 | ||||||||
| 類似する部品 |
|
|||||||
| 以前のモデル | ||||||||
| 当該部品の上位モデル | ||||||||
| 当該部品の下位モデル | ||||||||
| 他の部品と組み合せて使用する場合の留意点 | ||||||||
| 修理可能期間 | ||||||||
| 対象疾患または活動レベル | ||||||||
| 販売形態 | ||||||||
| 重要なお知らせ | ||||||||
| パンフレット | ||||||||
| 取扱説明書 | ||||||||
| お問い合せ窓口 | オットーボック・ジャパン（株） 東京都港区芝大門1-9-9野村不動産芝大門ビル ４階 TEL: 03 - 6739 - 4090 https://www.ottobock.com/ja-jp |
|---|
