更新日：2025/03
| 使用部品 | オットーボック 1C70 |
|---|---|
| 価格 | 364,700 円 |
| 通知内容 | エヴァント |
| 義肢・装具等 | 骨格構造義肢同じ種目で検索 | |
|---|---|---|
| 区分 | 義足用部品同じ区分で検索 | |
| 名称 | 1: 足部同じ名称で検索 | 2: |
| 型式 | 1: Ａ ＳＡＣＨ足部同じ型式で検索 | 2: ＳＡＣＨ |
| 完成用部品コード | 10011-240025 | |
| 分類コード | B06-1500-0303同じ分類で検索 | |
| メーカー又は輸入事業者等 | オットーボック・ジャパン（株） |
|---|

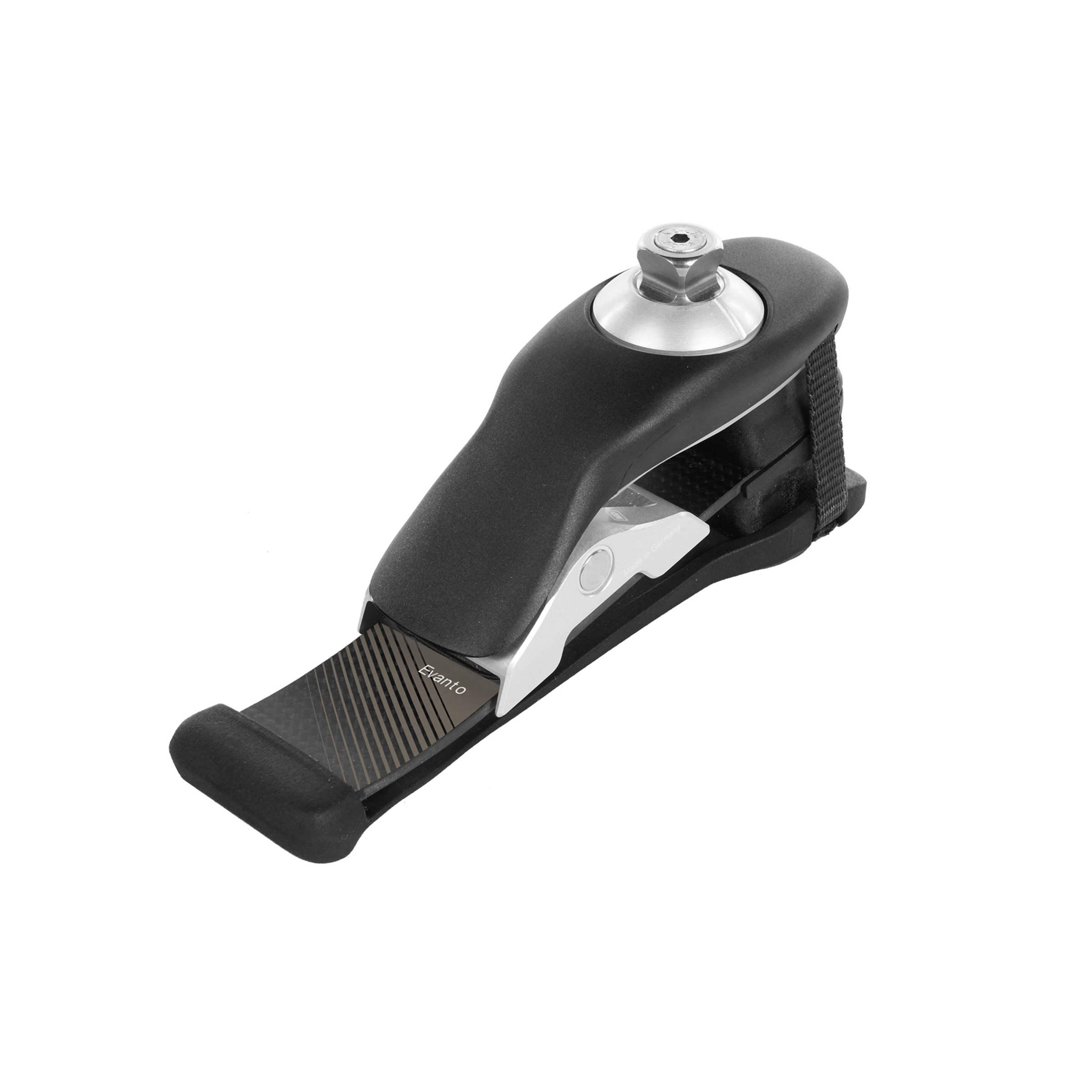

| 部品構造図 |
|
組立・加工・取付例 |
|
|||||
|---|---|---|---|---|---|---|---|---|
| 対象 | 下腿以上高位の下肢切断者 |
|||||||
| 構造 | 足底の強化プラスチックプレートと中央部のカーボンプレートをつま先部分で接続。足底プレートとカーボンプレートの間に下部のヒールウェッジ、カーボンプレートとピラミッドアダプターの間に上部のヒールウェッジを備える。 上部のウェッジは踵の硬さの調整、下部のウェッジは踵の硬さおよび前足部の硬さの調整が可能。 |
|||||||
| 機能（効果） | ウェッジを交換する事で、踵の硬さおよび前足部の硬さの調整が可能。足底のプレートと中央部のカーボンプレートの隙間が大きく空いている事で、荷重された際にカーボンプレートが大きくしなり、カーボンの反発力により前方への推進力を得ることが可能。 | |||||||
| 材質 | カーボン、プラスチック 他 |
|||||||
| 寸法 | サイズ22cm〜30cm | |||||||
| 重量 | 約630g（25cm） | |||||||
| 保証期間 | 1年（弊社規定による） | |||||||
| 組立・加工・取付方法 | 上部ピラミッドアダプターにピラミッドメス接続を有する骨格部品を連結する。決められたトルク値を順守する事。好みの硬さに合わせてヒールウェッジを装着する。取付ける際は、まずストラップのネジを緩める。上部→下部の順番でのウェッジを取付け、ストラップのネジを締める。本体にスペクトラソックを履かせ、フットシェルを装着する。 |
|||||||
| 調整方法等 | 上部ピラミッドアダプターによるアライメント調整。付属のヒールウェッジを交換し、踵接地時の衝撃吸収力および踏み返しの硬さを調整する。 | |||||||
| 適応体重と適応身長 | 最大耐荷重125kg、但しサイズにより異なる。 活動レベル→中〜高活動 |
|||||||
| 使用条件（場所） | 激しい煙、ほこり、機械的振動、衝撃、高温などの環境にさらさない。決められた締付けトルク値を順守すること。 | |||||||
| 必ずセットにして使用しなければならない部品 |
|
|||||||
| 注意・禁忌事項 | 海水や塩水に濡れた場合は、真水で洗い流し、よく拭き乾かす事。 | |||||||
| 特徴 | ||||||||
| その他の画像 | ||||||||
| 部品動画 | ||||||||
| 類似する部品 |
|
|||||||
| 以前のモデル | ||||||||
| 当該部品の上位モデル | ||||||||
| 当該部品の下位モデル | ||||||||
| 他の部品と組み合せて使用する場合の留意点 | ||||||||
| 修理可能期間 | ||||||||
| 対象疾患または活動レベル | ||||||||
| 販売形態 | ||||||||
| 重要なお知らせ | ||||||||
| パンフレット | ||||||||
| 取扱説明書 | ||||||||
| お問い合せ窓口 | オットーボック・ジャパン（株） 東京都港区芝大門1-9-9野村不動産芝大門ビル ４階 TEL: 03 - 6739 - 4090 https://www.ottobock.com/ja-jp |
|---|
