更新日：2025/05
| 使用部品 | オズール L-562500 |
|---|---|
| 価格 | 80,500 円 |
| 通知内容 | Icelock 562 ハイブリッド パッシブバキューム |
| 義肢・装具等 | 骨格構造義肢同じ種目で検索 | |
|---|---|---|
| 区分 | 義足用部品同じ区分で検索 | |
| 名称 | 1: その他同じ名称で検索 | 2: ライナーロックアダプタ |
| 型式 | 1: | 2: クラッチロック |
| 完成用部品コード | 10099-240001 | |
| 分類コード | B06-8939-0003同じ分類で検索 | |
| メーカー又は輸入事業者等 | OSSUR JAPAN 合同会社 |
|---|

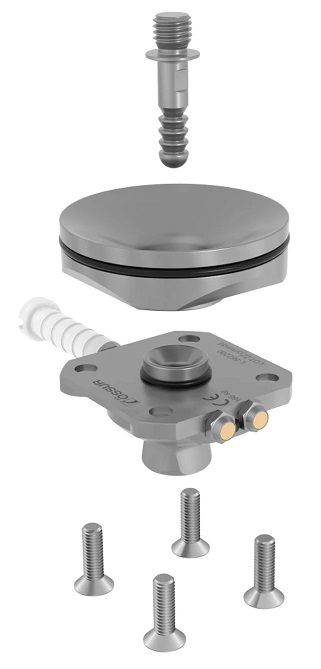

| 部品構造図 |
|
組立・加工・取付例 |
|
|||||
|---|---|---|---|---|---|---|---|---|
| 対象 | 下腿切断者 | |||||||
| 構造 | ソケット内に組み込まれる遠位コネクタ、それに接続されるロック本体とアタッチメントピンによるロック機構、陰圧懸垂の排気と吸気のためのアウトレットポート、懸垂を解除するためのリリースボタンからなる。ロック本体取付用の皿ネジが付属する。 | |||||||
| 機能（効果） | 1.ラミネーションによりソケットを製作する際に当該ロックを組み込むことができる。 2.ロックを組み込むことにより、ピン式による機械的な懸垂だけではなく、吸着式の懸垂による利点を得ることができる。 3.ソケットに当該ロックを組み込むことで空気漏れを防ぎ、確実な懸垂を得ることができる。 4.義足を脱着する際には、ロック解除兼吸気ボタンを押し、空気を入れて義足を脱ぐ。 5.ロック下部の雄ピラミッドアダプタが他の構造物と接続し、荷重を支持する。 |
|||||||
| 材質 | チタン（ロック本体） アルミニウム（ラミネーションリング） |
|||||||
| 寸法 | 縦5.2cm 横5.2cm（ロック本体） 構造的高さ 12mm |
|||||||
| 重量 | 164g | |||||||
| 保証期間 | 12ヶ月 | |||||||
| 組立・加工・取付方法 | 陽性モデルの遠位端に製作ダミーを取り付け、遠位コネクタ、スクエアリング、固定ダミーを取り付けたら中央ネジで固定し、熱可塑性樹脂で成型する。その後、固定ダミー等を取り外す。遠位コネクタの中央部分が露出するまで樹脂を削り、スクエアリング小を戻してその上からアルミニウムダミーを固定する。遠位コネクタとアルミニウムダミーの間までを積層材で覆い、PVAバッグを被せてラミネーションを行う。ラミネーション後、アルミニウムダミー等を取り外す。陽性モデルからソケットを取外し、ロック本体を皿ネジにて規定トルクで固定する。 | |||||||
| 調整方法等 | 組立後調整不可。義足長はパイロンチューブ、アライメントは遠位のピラミッドアダプタ等によって調整する。 | |||||||
| 適応体重と適応身長 | 適応体重 166kgまで 活動レベル 低〜高活動 |
|||||||
| 使用条件（場所） | 特に制限なし | |||||||
| 必ずセットにして使用しなければならない部品 |
|
|||||||
| 注意・禁忌事項 | ||||||||
| 特徴 | ||||||||
| その他の画像 | ||||||||
| 部品動画 | ||||||||
| 類似する部品 |
|
|||||||
| 以前のモデル | ||||||||
| 当該部品の上位モデル | ||||||||
| 当該部品の下位モデル | ||||||||
| 他の部品と組み合せて使用する場合の留意点 | ||||||||
| 修理可能期間 | ||||||||
| 対象疾患または活動レベル | ||||||||
| 販売形態 | ||||||||
| 重要なお知らせ | ||||||||
| パンフレット | ||||||||
| 取扱説明書 | ||||||||
| お問い合せ窓口 | OSSUR JAPAN 合同会社 東京都江東区亀戸2-27-7 FORECAST亀戸8F TEL: 03 - 5609 - 7797 https://www.ossur.com/ja-jp/ |
|---|
