更新日：2025/05
| 使用部品 | オズール L-850003 |
|---|---|
| 価格 | 58,000 円 |
| 通知内容 | Icelock 850 |
| 義肢・装具等 | 骨格構造義肢同じ種目で検索 | |
|---|---|---|
| 区分 | 義足用部品同じ区分で検索 | |
| 名称 | 1: その他同じ名称で検索 | 2: ライナーロックアダプタ |
| 型式 | 1: | 2: クラッチロック |
| 完成用部品コード | 10099-250029 | |
| 分類コード | B06-8939-0003同じ分類で検索 | |
| メーカー又は輸入事業者等 | OSSUR JAPAN 合同会社 |
|---|

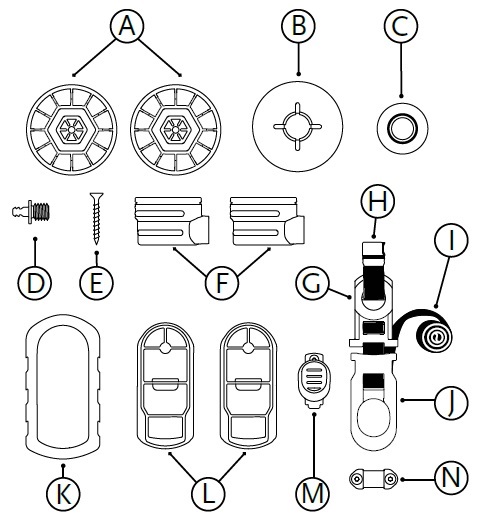

| 部品構造図 |
|
組立・加工・取付例 |
|
|||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 対象 | 下肢切断者 | |||||||||||||||||||||||||||
| 構造 | ライナーに取付ける専用アタッチメントピンとロック機構(ロックハウジング、クイックコネクト等)の他、ストラップとソケットに取付ける脱着機構等 関連部品およびダミー類が付属する。 | |||||||||||||||||||||||||||
| 機能（効果） | ピンとストラップによる機械的な懸垂だけでなく、バルブと併用することで、吸着懸垂の利点が加わり、ピストン運動の減少と回旋制御の向上が期待できる。ソケットに当該ロックを組み込むことで空気漏れを防ぎ、確実な懸垂を得ることができる。 ストラップからつながるクイックコネクトにより、座位でソケットの装着が可能である。 ロックは防水性を有する。 |
|||||||||||||||||||||||||||
| 材質 | アルミ合金（ラッチ）、ステンレス（ピン、クイックコネクト）、合成繊維（ストラップ）、プラスチック（ロックハウジング、ファンネル、ストラップ部品） | |||||||||||||||||||||||||||
| 寸法 | ロックハウジング：直径約48mm×高さ約32mm ファンネル：直径約62mm×高さ約18mm |
|||||||||||||||||||||||||||
| 重量 | 約77g（ロックハウジング、ラッチ、ストラップ）、約280g（アタッチメントピン、ネジ等を含む全部品） | |||||||||||||||||||||||||||
| 保証期間 | 12ヶ月 | |||||||||||||||||||||||||||
| 組立・加工・取付方法 | ソケットの製作工程において、陽性モデル断端末にファンネルダミー、ロックハウジングを取付ける。ソケットの前方または側方にラッチハウジングを配置して注型する。ファネルダミー、ラミネーション用ロックダミーとラッチハウジング以外は仮合わせで使用したものを適合にて再利用する。クイックコネクトをロックハウジングとシーリングインサートに通し、ルーティングインサートをロックハウジングに入れる。吸着機構の組立・加工・取付は各バルブの取付け方法に準じる。 | |||||||||||||||||||||||||||
| 調整方法等 | 組立後調整不可。ストラップの長さは微調整可能。 | |||||||||||||||||||||||||||
| 適応体重と適応身長 | 制限なし | |||||||||||||||||||||||||||
| 使用条件（場所） | 特になし | |||||||||||||||||||||||||||
| 必ずセットにして使用しなければならない部品 |
|
|||||||||||||||||||||||||||
| 注意・禁忌事項 | ICEROSS シールインX ロッキングライナー、専用リング（上記のライナーと専用リングの組み合わせ）、バルブと併せて使用 | |||||||||||||||||||||||||||
| 特徴 | ||||||||||||||||||||||||||||
| その他の画像 | ||||||||||||||||||||||||||||
| 部品動画 | ||||||||||||||||||||||||||||
| 類似する部品 |
|
|||||||||||||||||||||||||||
| 以前のモデル | ||||||||||||||||||||||||||||
| 当該部品の上位モデル | ||||||||||||||||||||||||||||
| 当該部品の下位モデル | ||||||||||||||||||||||||||||
| 他の部品と組み合せて使用する場合の留意点 | ||||||||||||||||||||||||||||
| 修理可能期間 | ||||||||||||||||||||||||||||
| 対象疾患または活動レベル | ||||||||||||||||||||||||||||
| 販売形態 | ||||||||||||||||||||||||||||
| 重要なお知らせ | ||||||||||||||||||||||||||||
| パンフレット | ||||||||||||||||||||||||||||
| 取扱説明書 | ||||||||||||||||||||||||||||
| お問い合せ窓口 | OSSUR JAPAN 合同会社 東京都江東区亀戸2-27-7 FORECAST亀戸8F TEL: 03 - 5609 - 7797 https://www.ossur.com/ja-jp/ |
|---|
