更新日：2025/05
| 使用部品 | オズール A-282440 |
|---|---|
| 価格 | 34,000 円 |
| 通知内容 | 屈曲プレート 45mm 10° |
| 義肢・装具等 | 骨格構造義肢同じ種目で検索 | |
|---|---|---|
| 区分 | 義足用部品同じ区分で検索 | |
| 名称 | 1: 義足調整用部品同じ名称で検索 | 2: コネクタ |
| 型式 | 1: | 2: ３６φネジ・その他 |
| 完成用部品コード | 10099-250031 | |
| 分類コード | B06-1206-0045同じ分類で検索 | |
| メーカー又は輸入事業者等 | OSSUR JAPAN 合同会社 |
|---|
| 部品構造図 |
|
組立・加工・取付例 |
|
|||||
|---|---|---|---|---|---|---|---|---|
| 対象 | 大腿切断、膝関節離断者 | |||||||

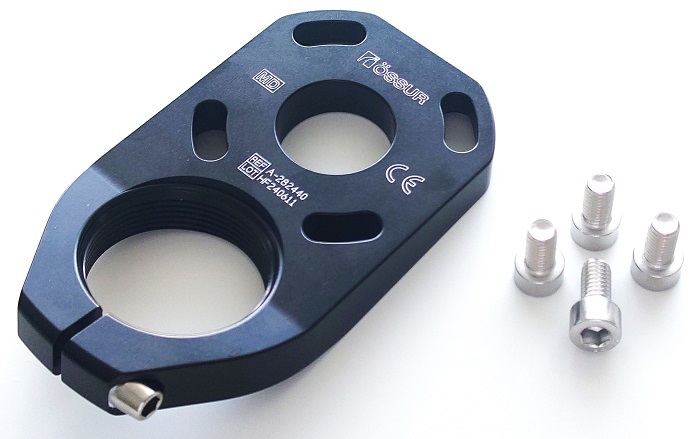

| 構造 | ソケット接続用四穴とＭ３６メスネジが一体となった板状のアダプタ。四穴は長孔になっており、アライメント回旋角度の微調整が可能。四穴とＭ３６メスネジの中心の距離が45mmオフセットおよび10°の屈曲角度がつけられている。四穴用取付ネジとＭ３６メスネジ部締付固定用のピンチボルトが付属する。 | |||||||
| 機能（効果） | ソケット遠位端の四穴とM36メスネジの間でオフセットおよび屈曲角がつけてあるため、初期屈曲角の大きい義足使用者がピン式ライナーを使用する場合等のアライメント調整に有効である。 | |||||||
| 材質 | アルミニウム合金 | |||||||
| 寸法 | 構造的高さ(M36ネジ部 厚さ)：12mm | |||||||
| 重量 | 本体 120g、四穴取付ネジ(4本) 20g | |||||||
| 保証期間 | 12ヶ月 | |||||||
| 組立・加工・取付方法 | 取付ネジに指定ロックタイトを塗布し、本アダプタを四穴のアダプタに規定トルクにて締付固定する。 取付ける膝継手やアダプタのM36オスネジに指定ロックタイト塗布し、本アダプタを可能な限りネジ溝にかみ合わせ、ピンチボルトを指定トルク値にて締付固定する。 |
|||||||
| 調整方法等 | 四穴取付ボルトまたはピンチボルトを緩め、水平面アライメント調整後、再び指定トルク値で締付け、固定する。 | |||||||
| 適応体重と適応身長 | 適応体重 ：136kgまで 活動レベル：低〜高活動 |
|||||||
| 使用条件（場所） | 特に制限なし | |||||||
| 必ずセットにして使用しなければならない部品 |
|
|||||||
| 注意・禁忌事項 | オズール製の製品と組合わせて使用 | |||||||
| 特徴 | ||||||||
| その他の画像 | ||||||||
| 部品動画 | ||||||||
| 類似する部品 |
|
|||||||
| 以前のモデル | ||||||||
| 当該部品の上位モデル | ||||||||
| 当該部品の下位モデル | ||||||||
| 他の部品と組み合せて使用する場合の留意点 | ||||||||
| 修理可能期間 | ||||||||
| 対象疾患または活動レベル | ||||||||
| 販売形態 | ||||||||
| 重要なお知らせ | ||||||||
| パンフレット | ||||||||
| 取扱説明書 | ||||||||
| お問い合せ窓口 | OSSUR JAPAN 合同会社 東京都江東区亀戸2-27-7 FORECAST亀戸8F TEL: 03 - 5609 - 7797 https://www.ossur.com/ja-jp/ |
|---|
