更新日：2025/03
| 使用部品 | オットーボック 12R7 |
|---|---|
| 価格 | 76,200 円 |
| 通知内容 | 肘継手 マニュアルロック 肩義手用セット |
| 義肢・装具等 | 骨格構造義肢同じ種目で検索 | |
|---|---|---|
| 区分 | 義手用部品同じ区分で検索 | |
| 名称 | 1: 肘継手同じ名称で検索 | 2: |
| 型式 | 1: Ａ 単軸式（単軸固定式）同じ型式で検索 | 2: |
| 完成用部品コード | 10011-000113 | |
| 分類コード | B03-0600-0900同じ分類で検索 | |
| メーカー又は輸入事業者等 | オットーボック・ジャパン（株） |
|---|

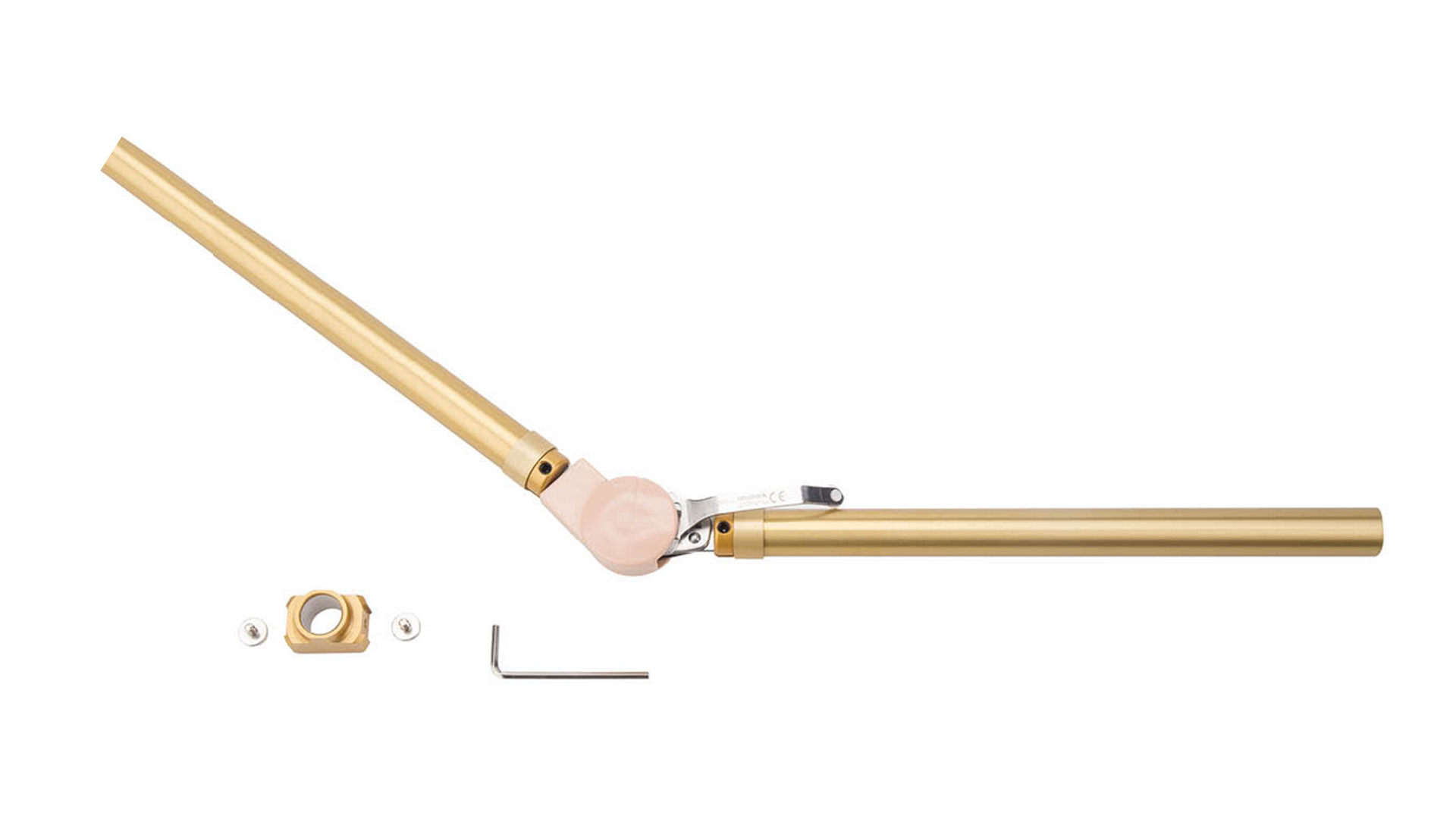

| 部品構造図 |
|
組立・加工・取付例 |
|
|||||
|---|---|---|---|---|---|---|---|---|
| 対象 | 肩関節離断、肩甲胸郭間切断、12S4か12S5と併用。 | |||||||
| 構造 | 固定式肘継手。内側に健手で操作し固定と解除をおこなうレバーが付属。近位は肩継手の支柱を固定する部品で、遠位はパイプ。パイプの肘継手部品接合部に回内外を調整するネジがある。 | |||||||
| 機能（効果） | 他動的に肘関節の動きをおこなう。自然な外観を実現する。 | |||||||
| 材質 | アルミ、ステンレス、プラスチック | |||||||
| 寸法 | 長さ590mm、パイプ直径20mm | |||||||
| 重量 | 225g | |||||||
| 保証期間 | 無償修理期間 12ヶ月（但し当社の使用規定による） 有償修理期間 当社社内規定による |
|||||||
| 組立・加工・取付方法 | 上腕部の長さの調整は、肩継手側の支柱を切断し、前腕部の長さの調整はパイプを切断しておこなう。切断の際は必ずパイプカッターを使用し、面取りをおこなう。遠位端に手継手を取り付け、手先具を接続する。 | |||||||
| 調整方法等 | 肘継手の内側にあるレバーを健手で操作し固定と解除をおこなう。任意の屈曲位（6段階）での固定が可能。パイプの肘継手部品接合部にある調整ネジを加減し回内外の硬さを調整する。 | |||||||
| 適応体重と適応身長 | 特に制限は無い。 | |||||||
| 使用条件（場所） | オットーボック社製品とのみ組み合わせて下さい。パイプをクランプアダプターに接続する際には必ず面取りをおこなって下さい。ネジ部には緩み止めのために必ずネジロックを塗布して下さい。 | |||||||
| 必ずセットにして使用しなければならない部品 |
|
|||||||
| 注意・禁忌事項 | 水、酸など金属が腐食されるような環境にさらさないで下さい。 | |||||||
| 特徴 | ||||||||
| その他の画像 | ||||||||
| 部品動画 | ||||||||
| 類似する部品 | ||||||||
| 以前のモデル | ||||||||
| 当該部品の上位モデル | ||||||||
| 当該部品の下位モデル | ||||||||
| 他の部品と組み合せて使用する場合の留意点 | ||||||||
| 修理可能期間 | ||||||||
| 対象疾患または活動レベル | ||||||||
| 販売形態 | ||||||||
| 重要なお知らせ | ||||||||
| パンフレット | ||||||||
| 取扱説明書 | ||||||||
| お問い合せ窓口 | オットーボック・ジャパン（株） 東京都港区芝大門1-9-9野村不動産芝大門ビル ４階 TEL: 03 - 6739 - 4090 https://www.ottobock.com/ja-jp |
|---|
