更新日：2025/03
| 使用部品 | オットーボック 4R220 |
|---|---|
| 価格 | 90,700 円 |
| 通知内容 | DVS ダイナミックバキュームシステム |
| 義肢・装具等 | 骨格構造義肢同じ種目で検索 | |
|---|---|---|
| 区分 | 義足用部品同じ区分で検索 | |
| 名称 | 1: その他同じ名称で検索 | 2: 吸着バルブ |
| 型式 | 1: | 2: |
| 完成用部品コード | 10011-170009 | |
| 分類コード | B06-8924-0000同じ分類で検索 | |
| メーカー又は輸入事業者等 | オットーボック・ジャパン（株） |
|---|

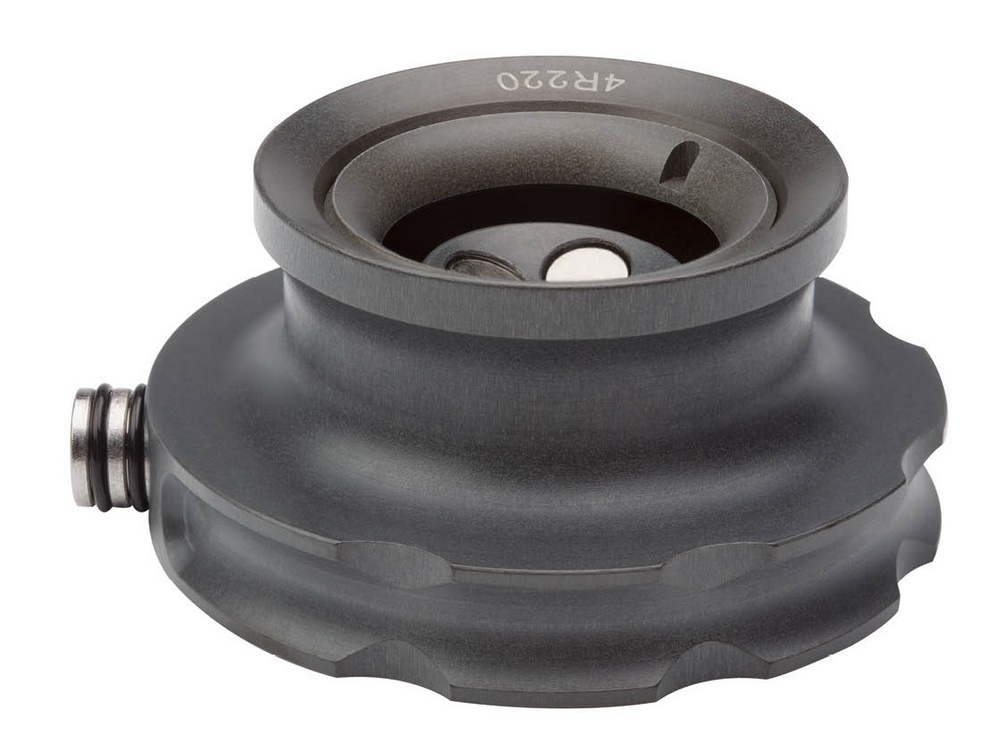

| 部品構造図 |
|
組立・加工・取付例 |
|
|||||
|---|---|---|---|---|---|---|---|---|
| 対象 | 下腿切断者 | |||||||
| 構造 | 本体中央がマグネット付の可動式排気バルブになっており、専用ライナー6Y94のマグネット部分と接続する。荷重状況によりこのマグネット製のピストンプレートが上下に動く。上下に動くことでソケット内の空気を排出する。 | |||||||
| 機能（効果） | 歩行中は1歩ごとに排気が行われるため、優れた懸垂が得られる。 | |||||||
| 材質 | アルミニウム 他 | |||||||
| 寸法 | 厚み約38mm | |||||||
| 重量 | 210g | |||||||
| 保証期間 | 1年（本社規定による） | |||||||
| 組立・加工・取付方法 | ラミネーションダミーを陽性モデルに取付け、その上から本体をかぶせラミネーションを行う。ソケット内側よりダミーを取外し、マグネット製のピストンプレートを取付ける。 遠位端を成型用ネジが露出するまで削る。遠位部は4穴アダプターで遠位パーツと接続する。 |
|||||||
| 調整方法等 | 調整箇所はありません。 | |||||||
| 適応体重と適応身長 | 体重制限 →150kg 活動レベル→低〜中活動 |
|||||||
| 使用条件（場所） | 専用ライナー6Y94との組合せでのみ使用すること。激しい煙、ほこり、機械的振動、衝撃、高温などの環境にさらさない。 | |||||||
| 必ずセットにして使用しなければならない部品 |
|
|||||||
| 注意・禁忌事項 | 強い陰圧状態が耐えられない方。金属部分が腐食する環境では使用しない事。 | |||||||
| 特徴 | ||||||||
| その他の画像 | ||||||||
| 部品動画 | ||||||||
| 類似する部品 | ||||||||
| 以前のモデル | ||||||||
| 当該部品の上位モデル | ||||||||
| 当該部品の下位モデル | ||||||||
| 他の部品と組み合せて使用する場合の留意点 | ||||||||
| 修理可能期間 | ||||||||
| 対象疾患または活動レベル | ||||||||
| 販売形態 | ||||||||
| 重要なお知らせ | ||||||||
| パンフレット | ||||||||
| 取扱説明書 | ||||||||
| お問い合せ窓口 | オットーボック・ジャパン（株） 東京都港区芝大門1-9-9野村不動産芝大門ビル ４階 TEL: 03 - 6739 - 4090 https://www.ottobock.com/ja-jp |
|---|
