更新日：2025/03
| 使用部品 | オズール L-544050/L-544511 |
|---|---|
| 価格 | 45,900 円 |
| 通知内容 | Icelock 544 ダイレクトソケット用 ユニティプレートキット |
| 義肢・装具等 | 骨格構造義肢同じ種目で検索 | |
|---|---|---|
| 区分 | 義足用部品同じ区分で検索 | |
| 名称 | 1: その他同じ名称で検索 | 2: 吸着バルブ |
| 型式 | 1: | 2: |
| 完成用部品コード | 10099-210216 | |
| 分類コード | B06-8924-0000同じ分類で検索 | |
| メーカー又は輸入事業者等 | OSSUR JAPAN 合同会社 |
|---|

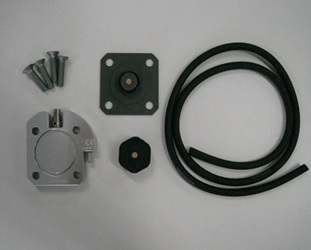

| 部品構造図 |
|
組立・加工・取付例 |
|
|||||
|---|---|---|---|---|---|---|---|---|
| 対象 | 下腿切断者。ダイレクトソケットシステムで下腿用ソケットを製作した方 | |||||||
| 構造 | ソケット取付けるダイレクトソケットアダプタと排気バルブによる懸垂を起こすためのバルブプレート（吸気ボタン付き）からなる。 | |||||||
| 機能（効果） | 1.ダイレクトソケットシステムによるラミネーションでソケットを製作し、そのソケットをピン式による懸垂ではなく、クッションライナーなどによる吸着式の懸垂に変更することができる。 2.製作後は、様々なプレートに交換できる。 3.ソケットにダイレクトソケットアダプタを取り付け、シール用のゴムワッシャを組み込むことで空気漏れを防ぎ、確実な懸垂を得ることができる。またユニティにより、足部に配置されたポンプからソケット内の空気を排出し、陰圧をかけることで強固な懸垂が得られる。 4.義足を脱着する際には、吸気ボタンを押し、空気を入れて義足を脱ぐ。 5.プレートはピラミッドアダプタを接続する構造物として荷重を支持する。 |
|||||||
| 材質 | アルミニウム（排気バルブプレート） プラスチック（ダイレクトソケットアダプタ、バルブ） ゴム（ゴムワッシャ） |
|||||||
| 寸法 | プレートの構造的高さ：25mm | |||||||
| 重量 | 216g | |||||||
| 保証期間 | 12ヶ月 | |||||||
| 組立・加工・取付方法 | ダイレクトソケットシステムで製作されたソケットに対して取り付けられるものであるため、最初にダイレクトソケットシステムによるラミネーションでソケットを製作する。 ソケットを製作した後、遠位端に組み込まれているソケットアダプタにダイレクトソケットアダプタ、シール用のゴムワッシャをつけ、その下にバルブプレートを取付ける。バルブプレートの下には4穴ピラミッドアダプタなどを取付け、ソケットアダプタに対して全体をネジ留めする。 |
|||||||
| 調整方法等 | 義足長はパイロンチューブによって調整、アライメントは下に取り付けたピラミッドアダプタによって調整するため、本パーツには特に調整機構はない。 | |||||||
| 適応体重と適応身長 | 適応体重 ：100kgまで 活動レベル：低〜高活動者向け |
|||||||
| 使用条件（場所） | 特に制限なし | |||||||
| 必ずセットにして使用しなければならない部品 |
|
|||||||
| 注意・禁忌事項 | 特になし | |||||||
| 特徴 | ||||||||
| その他の画像 | ||||||||
| 部品動画 | ||||||||
| 類似する部品 | ||||||||
| 以前のモデル | ||||||||
| 当該部品の上位モデル | ||||||||
| 当該部品の下位モデル | ||||||||
| 他の部品と組み合せて使用する場合の留意点 | ||||||||
| 修理可能期間 | ||||||||
| 対象疾患または活動レベル | ||||||||
| 販売形態 | ||||||||
| 重要なお知らせ | ||||||||
| パンフレット | ||||||||
| 取扱説明書 | ||||||||
| お問い合せ窓口 | OSSUR JAPAN 合同会社 東京都江東区亀戸2-27-7 FORECAST亀戸8F TEL: 03 - 5609 - 7797 https://www.ossur.com/ja-jp/ |
|---|
