更新日：2025/03
| 使用部品 | オズール L-544621/FSX80015 |
|---|---|
| 価格 | 64,500 円 |
| 通知内容 | Icelock 544 排気プレートキット（専用樹脂付） |
| 義肢・装具等 | 骨格構造義肢同じ種目で検索 | |
|---|---|---|
| 区分 | 義足用部品同じ区分で検索 | |
| 名称 | 1: その他同じ名称で検索 | 2: 吸着バルブ |
| 型式 | 1: | 2: |
| 完成用部品コード | 10099-210220 | |
| 分類コード | B06-8924-0000同じ分類で検索 | |
| メーカー又は輸入事業者等 | OSSUR JAPAN 合同会社 |
|---|

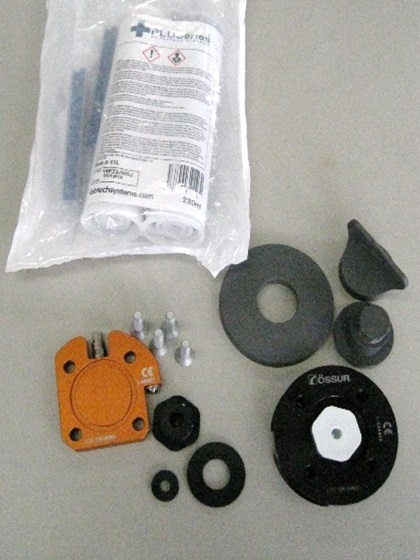

| 部品構造図 |
|
組立・加工・取付例 |
|
|||||
|---|---|---|---|---|---|---|---|---|
| 対象 | 股関節離断、大腿切断、膝関節離断、下腿切断者 | |||||||
| 構造 | ソケット内への組込み または チェックソケット等の外へ取付け可能なソケットアダプタと排気バルブによる懸垂を起こすためのバルブプレート（吸気ボタン付き）からなる。組立てのためのダミー、ソケットアダプタを接着するための樹脂が付属している。 | |||||||
| 機能（効果） | 1.ラミネーションの際にソケット内にソケットアダプタを組み込むことにより、その後、様々なプレートを選択することができる。 2.ソケットにアダプタを取り付け、シールされたプレートを組み込むことで空気漏れを防ぎ、確実な懸垂を得ることができる。 3.義足を脱着する際には、吸気ボタンを押し、空気を入れて義足を脱ぐ。 4.プレートはピラミッドアダプタを接続する構造物として荷重を支持する。 |
|||||||
| 材質 | アルミニウム（ソケットアダプタ、プレート） プラスチック（バルブ） ゴム（シール） ポリウレタン樹脂（接着樹脂） |
|||||||
| 寸法 | プレートの構造的高さ：25mm | |||||||
| 重量 | 216g | |||||||
| 保証期間 | 6ヶ月 | |||||||
| 組立・加工・取付方法 | チェックソケット製作の場合、チェックソケット遠位端に接着樹脂でソケットアダプタを接着し、周囲をキャスティングテープで巻いて補強する。ラミネーションで製作する場合、最初に熱可塑性樹脂で内ソケットを成型し、その遠位端に接着樹脂でソケットアダプタを接着する。その後ソケットアダプタを組込んでラミネーションソケットを製作する。 ソケットにアダプタを取付けた後、ダミーの上からドリル径3mmで穴を開け、ダミーを外してバルブプレートをネジ留めする。 |
|||||||
| 調整方法等 | 本パーツには特に調整機構はない。義足長はパイロンチューブによって調整、アライメントは下に取り付けたピラミッドアダプタによって調整する。 | |||||||
| 適応体重と適応身長 | 適応体重 ：136kgまで 活動レベル：低〜高活動者向け |
|||||||
| 使用条件（場所） | 特に制限なし | |||||||
| 必ずセットにして使用しなければならない部品 |
|
|||||||
| 注意・禁忌事項 | 特になし | |||||||
| 特徴 | ||||||||
| その他の画像 | ||||||||
| 部品動画 | ||||||||
| 類似する部品 | ||||||||
| 以前のモデル | ||||||||
| 当該部品の上位モデル | ||||||||
| 当該部品の下位モデル | ||||||||
| 他の部品と組み合せて使用する場合の留意点 | ||||||||
| 修理可能期間 | ||||||||
| 対象疾患または活動レベル | ||||||||
| 販売形態 | ||||||||
| 重要なお知らせ | ||||||||
| パンフレット | ||||||||
| 取扱説明書 | ||||||||
| お問い合せ窓口 | OSSUR JAPAN 合同会社 東京都江東区亀戸2-27-7 FORECAST亀戸8F TEL: 03 - 5609 - 7797 https://www.ossur.com/ja-jp/ |
|---|
