使用部品	オズール UXX00
価格	218,100 円
通知内容	ユニティポンプ

義肢・装具等	骨格構造義肢同じ種目で検索
区分	義足用部品同じ区分で検索
名称	1: その他同じ名称で検索	2: 吸着バルブ
型式	1:	2:
完成用部品コード	10099-240004
分類コード	B06-8924-0000同じ分類で検索

メーカー又は輸入事業者等	OSSUR JAPAN 合同会社

詳細情報

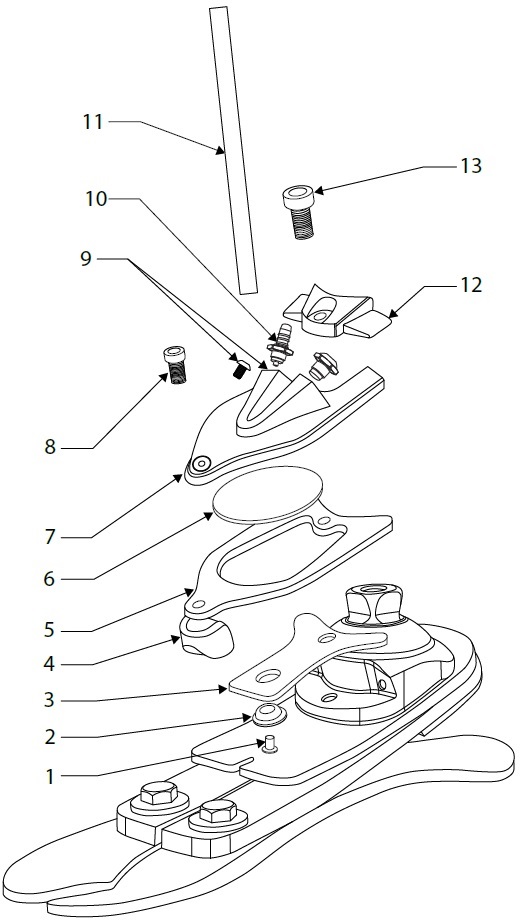

部品構造図

組立・加工・取付例

対象

大腿切断、膝関節離断および下腿切断者

構造

ソケット懸垂の吸引追加システムの一部。足部の背側に取付けるポンプのハウジング、メンブレン、バンパー、吸気ポート等から構成される。足部取付用のアタッチメントボルト、ねじ止め(ロックタイト)およびテスト用シリンジが付属する。

機能（効果）

UNITY® 陰圧懸垂システム（以下ユニティ）は、足部の機能にできる限り影響を与えず、シールインライナーに陰圧を付加する。断端末周辺に陰圧を加えることにより断端ボリュームの安定を補助し、効率的にスリーブが不要な陰圧懸垂を生み出す。スリーブを必要としないことで、関節の可動域が制限されない。また断端遠位での吸着により断端ボリュームの変化も効果的に安定させる。
本部品はユニティにおいてシールインライナーに陰圧を付加するためのポンプであり、歩行中の足部の動きを用いて継続的に吸引を追加する。独立して足部の背側に設置されるため、足部の衝撃吸収にも影響を与えない。

材質

アルミニウム、カーボンファイバー、樹脂

寸法

長さ70mm×幅42mm×高さ30mm（プロフレックスLP サイズ22-24用本体、取付ネジ）
長さ93mm×幅47mm×高さ43mm（プロフレックスXC サイズ22-24用本体、取付ネジ）

重量

約50g（プロフレックスLP サイズ22-24用本体、取付ネジ）
約70g（プロフレックスXC サイズ22-24用本体、取付ネジ）

保証期間

12ヶ月

組立・加工・取付方法

ユニティポンプがハウジングに収まっていることを確認し、ハウジングを足部の取付穴/取付器具に合わせて取付ネジ/バンパーボルトにて締付固定する。チューブを適切な長さに切断して本部品(ポンプ)とソケットのバルブに接続する。必要に応じてパイロン等にチューブを固定する。

調整方法等

組立後調整不可。

適応体重と適応身長

適応体重　：取付ける足部に準ずる
活動レベル：低～高活動

使用条件（場所）

特になし

必ずセットにして使用しなければならない部品

1.	メーカー名（略称）：	型番：
1.	部品名称：	完成用部品コード：

注意・禁忌事項

オズール製ユニティバルブ(ソケットに取付け)とあわせて使用

特徴

オズール製足部　バランスフット　S、フレックスフット　バランス、バランスフット　J、フレックスフット　アシュア、プロプリオフット、プロフレックス　ピボット、プロフレックス　XC/XCトーション、プロフレックス　LP/LPトーション、バリフレックス、LP　バリフレックス、リフレックス　ローテート、リフレックス　ショック　等に取付可能

その他の画像

部品動画

類似する部品

メーカー名（略称）：: 　　　　型番：
完成用部品コード：

メーカー名（略称）：: 　　　　型番：
完成用部品コード：

メーカー名（略称）：: 　　　　型番：
完成用部品コード：

以前のモデル

当該部品の上位モデル

当該部品の下位モデル

他の部品と組み合せて使用する場合の留意点

修理可能期間

対象疾患または活動レベル

販売形態

重要なお知らせ

パンフレット

取扱説明書

お問い合せ窓口	OSSUR JAPAN 合同会社東京都江東区亀戸2-27-7　FORECAST亀戸8F TEL: 03 - 5609 - 7797 https://www.ossur.com/ja-jp/
