更新日：2025/05
| 使用部品 | オズール UTT0001 |
|---|---|
| 価格 | 37,000 円 |
| 通知内容 | ユニティ 下腿用 バルブキット |
| 義肢・装具等 | 骨格構造義肢同じ種目で検索 | |
|---|---|---|
| 区分 | 義足用部品同じ区分で検索 | |
| 名称 | 1: その他同じ名称で検索 | 2: 吸着バルブ |
| 型式 | 1: | 2: |
| 完成用部品コード | 10099-240005 | |
| 分類コード | B06-8924-0000同じ分類で検索 | |
| メーカー又は輸入事業者等 | OSSUR JAPAN 合同会社 |
|---|

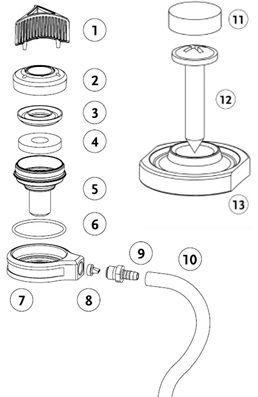

| 部品構造図 |
|
組立・加工・取付例 |
|
|||||
|---|---|---|---|---|---|---|---|---|
| 対象 | 下腿切断者 | |||||||
| 構造 | ソケット懸垂の吸引追加システムの一部。ソケットに取付けるバルブおよび接続するチューブ。ソケット製作時にバルブの固定に使用するソケットインサート類が付属する。 | |||||||
| 機能（効果） | UNITY® 陰圧懸垂システム（以下 ユニティ）は、足部の機能にできる限り影響を与えず、シールインライナーに陰圧を付加する。断端末周辺に陰圧を加えることにより断端ボリュームの安定を補助し、効率的にスリーブが不要な陰圧懸垂を生み出す。スリーブを必要としないことで、関節の可動域が制限されない。また断端遠位での吸着により断端ボリュームの変化も効果的に安定させる。 本部品は、ユニティにおいてシールインライナーに陰圧を付加するために、ソケット遠位に取付ける自動排気バルブである。 |
|||||||
| 材質 | アルミニウム、樹脂 | |||||||
| 寸法 | バルブ：直径2.5cm チューブ：全長60cm（必要な長さにカットして使用） |
|||||||
| 重量 | 約40g（含 ソケットインサート等の付属品） | |||||||
| 保証期間 | 12ヶ月 | |||||||
| 組立・加工・取付方法 | ソケット製作後に取付けの場合、取付位置にタップ穴加工を施し、弓ノコ等でネジ溝の長さを調節する。ソケット製作時にバルブを固定する場合、ソケットインサートを使用してソケットを製作した後、弓ノコ等でネジ溝の長さを調節する。 バルブをソケットに取付け、チューブコネクタの向きを調整して固定する。 ハウジングに取付けていたメンブレンをキャップと交換し、エアフィルターをバルブインナーハウジングに挿入した後、メンブレンをキャップに挿入する。キャップキーでキャップをねじ込む。 |
|||||||
| 調整方法等 | バルブ本体は組立後 調整不可。チューブは義足の内側を通すように経路を調節する。 | |||||||
| 適応体重と適応身長 | 適応体重…接続するユニティポンプを取付ける足部に準ずる 活動レベル…低〜高活動 |
|||||||
| 使用条件（場所） | 特になし | |||||||
| 必ずセットにして使用しなければならない部品 |
|
|||||||
| 注意・禁忌事項 | オズール製ユニティポンプとあわせて使用 | |||||||
| 特徴 | ||||||||
| その他の画像 | ||||||||
| 部品動画 | ||||||||
| 類似する部品 |
|
|||||||
| 以前のモデル | ||||||||
| 当該部品の上位モデル | ||||||||
| 当該部品の下位モデル | ||||||||
| 他の部品と組み合せて使用する場合の留意点 | ||||||||
| 修理可能期間 | ||||||||
| 対象疾患または活動レベル | ||||||||
| 販売形態 | ||||||||
| 重要なお知らせ | ||||||||
| パンフレット | ||||||||
| 取扱説明書 | ||||||||
| お問い合せ窓口 | OSSUR JAPAN 合同会社 東京都江東区亀戸2-27-7 FORECAST亀戸8F TEL: 03 - 5609 - 7797 https://www.ossur.com/ja-jp/ |
|---|
