更新日：2025/05

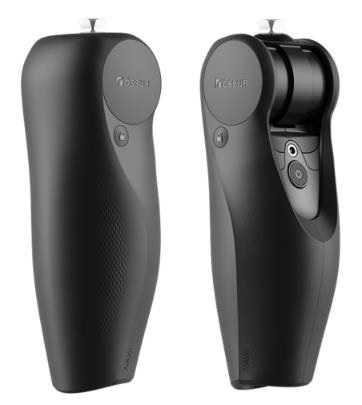

| 使用部品 | オズール NAV01003 |
|---|---|
| 価格 | 3,986,400 円 |
| 通知内容 | ナビニー |
| 義肢・装具等 | 骨格構造義肢同じ種目で検索 | |
|---|---|---|
| 区分 | 義足用部品同じ区分で検索 | |
| 名称 | 1: 膝継手同じ名称で検索 | 2: |
| 型式 | 1: Ａ 単軸膝同じ型式で検索 | 2: １ 遊動式 空圧・油圧・コンピュータ制御 |
| 完成用部品コード | 10099-250023 | |
| 分類コード | B06-0600-0309同じ分類で検索 | |
| メーカー又は輸入事業者等 | OSSUR JAPAN 合同会社 |
|---|
| 部品構造図 |
|
組立・加工・取付例 |
|
|||||
|---|---|---|---|---|---|---|---|---|
| 対象 | 股関節離断、大腿切断、膝関節離断者 | |||||||
| 構造 | 近位ピラミッドアダプタ、磁気粘性流体アクチュエータ、機械式ロック、充電ポート、電源ボタン/充電レベルインジケータ、遠位ピラミッドアダプタ および 保護カバーからなる。充電器が付属する。 | |||||||
| 機能（効果） | 1. 膝関節0°,10°,20°屈曲での機械式ロック機能 2. 歩行、立ち上がり、着座等の動作に自動的に適応 歩行速度に応じた遊脚相制御 着座動作を感知し、イールディング抵抗を発生 立ち上がり時にはなめらかな伸展が可能 膝立ち動作を感知し、膝継手が地面に接触するまで支持 3. 防水機能(IP68) |
|||||||
| 材質 | チタン、スチール、アルミニウム、磁性流体、樹脂 | |||||||
| 寸法 | 構造的高さ：236mm | |||||||
| 重量 | 2.0kg（充電器を含まない 本体とカバーのみ） | |||||||
| 保証期間 | 36ヶ月 | |||||||
| 組立・加工・取付方法 | 近位および遠位ピラミッドアダプタを使用して義足を組み立てる。アライメント基準線は膝軸の後方0〜5mmを通過し、フットカバー内側 後方1/3を通るように設定する。本膝継手の最大屈曲時にソケットと最低3mmの空間が維持されるようにする。ソケットと本膝継手の接触が避けられない場合は、接触部にクッション材等を取付ける。保護カバーは本体側の切込みに合わせてはめ込み、後面の磁石をつける。充電は付属の充電器を用いる。電源ボタン部のインジケーターを押してバッテリー残量を表示させ、確認する。 | |||||||
| 調整方法等 | 組立後、ピラミッドアダプタにてアライメントの調整が可能。電源を入れてスタティックアライメントおよびダイナミックアライメントの調整を行う。専用アプリで通信し、磁気粘性流体アクチュエータによる抵抗の微調整等が可能。 電源オフの場合は単軸遊動となる。機械式ロックボタンで屈曲角0°,10°,20°で固定および解除が可能。 |
|||||||
| 適応体重と適応身長 | 適応体重…136kg以下(低〜中活動)、110kg以下(高活動) 活動レベル…低〜高活動 |
|||||||
| 使用条件（場所） | 特に制限なし | |||||||
| 必ずセットにして使用しなければならない部品 |
|
|||||||
| 注意・禁忌事項 | 可燃性/爆発性の大気や、高電圧や高磁場へ曝露させない。直接の衝撃、過度の衝撃や振動、荷重を加えない。 | |||||||
| 特徴 | ||||||||
| その他の画像 | ||||||||
| 部品動画 | ||||||||
| 類似する部品 |
|
|||||||
| 以前のモデル | ||||||||
| 当該部品の上位モデル | ||||||||
| 当該部品の下位モデル | ||||||||
| 他の部品と組み合せて使用する場合の留意点 | ||||||||
| 修理可能期間 | ||||||||
| 対象疾患または活動レベル | ||||||||
| 販売形態 | ||||||||
| 重要なお知らせ | ||||||||
| パンフレット | ||||||||
| 取扱説明書 | ||||||||
| お問い合せ窓口 | OSSUR JAPAN 合同会社 東京都江東区亀戸2-27-7 FORECAST亀戸8F TEL: 03 - 5609 - 7797 https://www.ossur.com/ja-jp/ |
|---|
